ESP32 DevKit用long Pinソケット

今、ESP32が熱いですね。里を訪れる方にもUNOで始めたArduinoからESP32をArduinoで使うようになっていく方がいらっしゃいます。

ESP32 DevKitは幅広のモジュールで標準のブレッドボードではジャンパーが飛ばせないという問題があります。連結した大き目のブレッドボードやレアな6列の接続点があるタイプのものだと使えるようです。簡単に実験する最近の流れからはなんとかしたいところですよね。

長い脚のピンソケットが見つかりましたので、これに付け替えることでモジュール台としてブレッドボードを使ってもピンソケットを上から使って長いタイプのブレッドボードなら色々出来そうです。むろん衛星的に小さなブレッドボードを配置するのもよいでしょう。この長いタイプのピンソケットは国産OMRONブランドだと32pinで分割タイプですが、900円近くするようですので、似たようなものを中華市場で探してみました。

中華市場では40pinの物が5セットで1000円程度で一つ200円程度で購入可能なようです。これに付け替えるのには半田ごてや低温半田などの問題もありますができればソケットなしの状態のモジュールを購入して足長ピンソケットに付け替えることのが良いかと思います。

入荷しましたら、里のモノを付け替えてみてご報告しますね。

おもちゃの病院横浜出張所 東京タワー編

image昭和33年生まれの細君にとっては、同年生まれの東京タワーには思い入れが強いようで、マイコン搭載の多彩なLED照明が点滅モードを変えるこの東京タワーが点灯しなくなっていたのが、不満だったらしい。

すこしかさばるので里にまでもっていくのも憚られておもちゃ病院横浜出張所の開設となった。必要な診断はすでに行われていて、タクトスイッチが不良になっているらしいことまでは判明していたので、里からタクトスイッチを持ち込んでいたのだが・・・





image当該の不良タクトスイッチは真ん中のもので里に在庫していたスイッチは左右のものだった。あいにくと、おもちゃ病院横浜出張所には、温調半田ごて、ニッパー、ラジオペンチ、鉛フリーのはんだ、こて台くらいしか手術用品がなかったために、まずは、壊れているスイッチを外して、背の低い交換スイッチのリードをカットして高さを合わせて基板にはんだ付けするという荒業で対応した。タクトスイッチはこうしたボタン長の種類が多いのでアソートセットを手配するか、必要そうな在庫を持つしかないようだが、とりあえず強い押圧が必要ではあるものの、東京タワーは営業を再開してくれた。

必要な長さに近そうなタクトスイッチはいくつか手配することにしたのだが、高さ4.9mmくらいで一応5mmのタクトスイッチ(6X6X5mm 4-pin DIP)があったので中華マーケットから手配した。100個で本日のレートでは118円とのことである。

[ご注意] 中国からの送料無料の送達確率は100%ではありません

多くのモノづくりが、日本を離れてしまい電子部品などの流通も様変わりしていて、電子部品市場である、秋葉原に近いからといったメリットよりも、Aitendo のある末広町に近いからというメリットが出てくるような事態になっている。そう中華市場に世界中の電子部品ニーズが集まっているからなのだろう。

知己の御仁は、もともと大陸からの部品手配で、子供達に向けた電子基板などの開発提供サービスを繰り広げていたのだが都内にいるメリットが無くなったということや、退職したセカンドステージに入ることも含めて北海道の屈斜路湖近くに本拠地を移転した。まだ現地でオフィス建築中なのだが・・・。Japan-Postの配送が来る地域ならば全国どこでもOKだということだ。

さて、組み込みの里を始めるころと中華市場での電子部品入手がメジャーなメソッドに変わり始めたことが相まって国内の通販のみならず徐々に中華通販での手配が増えてきている。大陸の通販を直接対応するには、知己のようにマンダリンで応対できないといけないのだろうけれど。それが難しい私には、aliexpress が英語レベルで敷居をさげてくれて助かっています。

aliexpress では AmazonでいうPrime会員はないのですが、ある程度の軽量な電子部品であれば数量規模の範囲で送料無料で送ってくれるショップをリストしています。おなじ商品でも数量を増やしていくと、ある量をきっかけとして有料に変わることにはなります。送料無料で対応している場合は、China Post Air Mailが一般的で、ここからJapan Postに配送されてきます。

表題の送達確率だが、経験からいえば98%程度だ。50回に一回くらいは送付から2か月かかっても到着しない、中国からの出荷履歴があるが、日本への到着履歴がないという事態が多い。注意しなければならないのは、Tracking Informationだが、ショップがChina Post Air Mailを使わずに別の業者に依頼される場合には、一切トラッキングインフォメーションが出ないこともままあるが、98%の確率でほぼ一か月以内には届いているという実績でもある。

China Post Air Mailに発送されたといっても安心は出来ず、下の事例のような形で、同一のトラッキング情報が何回も出荷された上で、結果として日本国内への着荷情報がないというケーrecordスもあり、何が起こっているのかは貨物でロストしたとだけは言えないのではないかと思われます。





注意すべき点として
・ショップの開設時期と実績の確認 (取り逃げのcaseもありますが、Aliexpressでは補償されます)
・出荷された場合のトラッキングデータのウォッチして一か月以上トラッキングデータが中国から出荷にならない場合にはアラートをショップにメッセージで投げる







8DFB同軸が割安かもしれない

バーチカルアンテナの復旧工事の過程で、同軸ケーブルの断線が判明した。8DFBへの移行を考えて調べたところ割安なお店を見つけた。取り急ぎ所要サイズの30mを手配したのだが、m辺り286円だった。送料込みでも、9445円と破格だ。同様に10DFBもあるらしい。

電線屋さん

ATMEGA2560補修電源チップ入荷

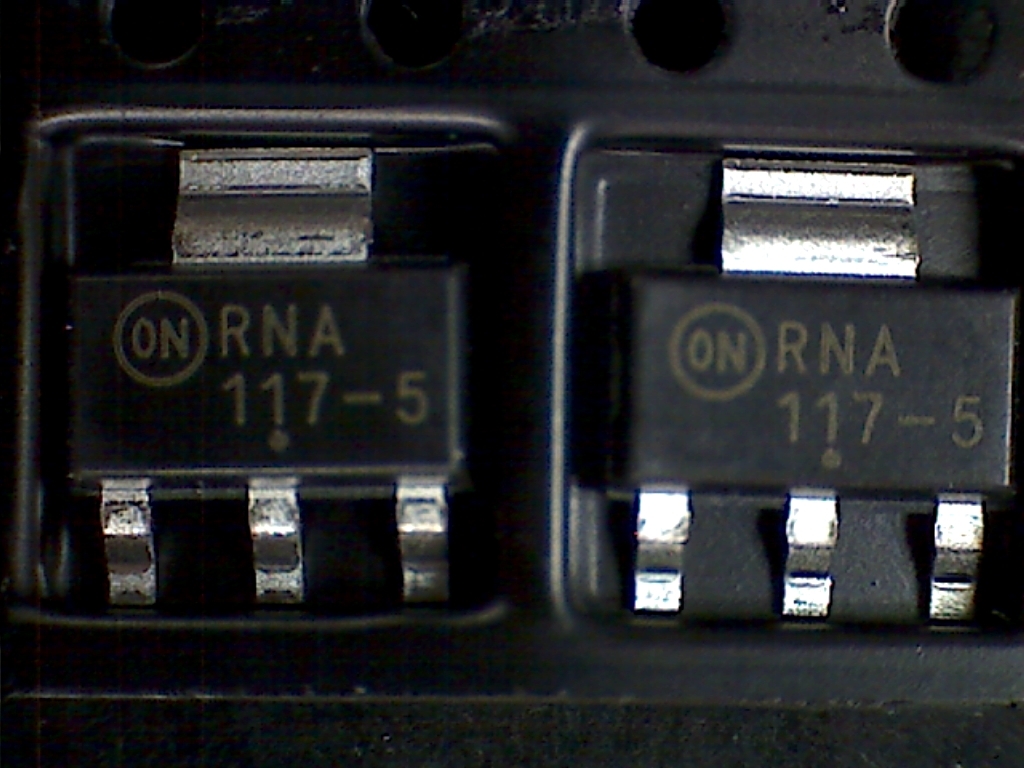

NCP1117

NCP1117ST50T3G On Semiconductor @35で Aliexpressからだった

LDO電圧レギュレータ 2200mA, 5 V 固定出力, 最大20 V入力, 3-Pin SOT-223

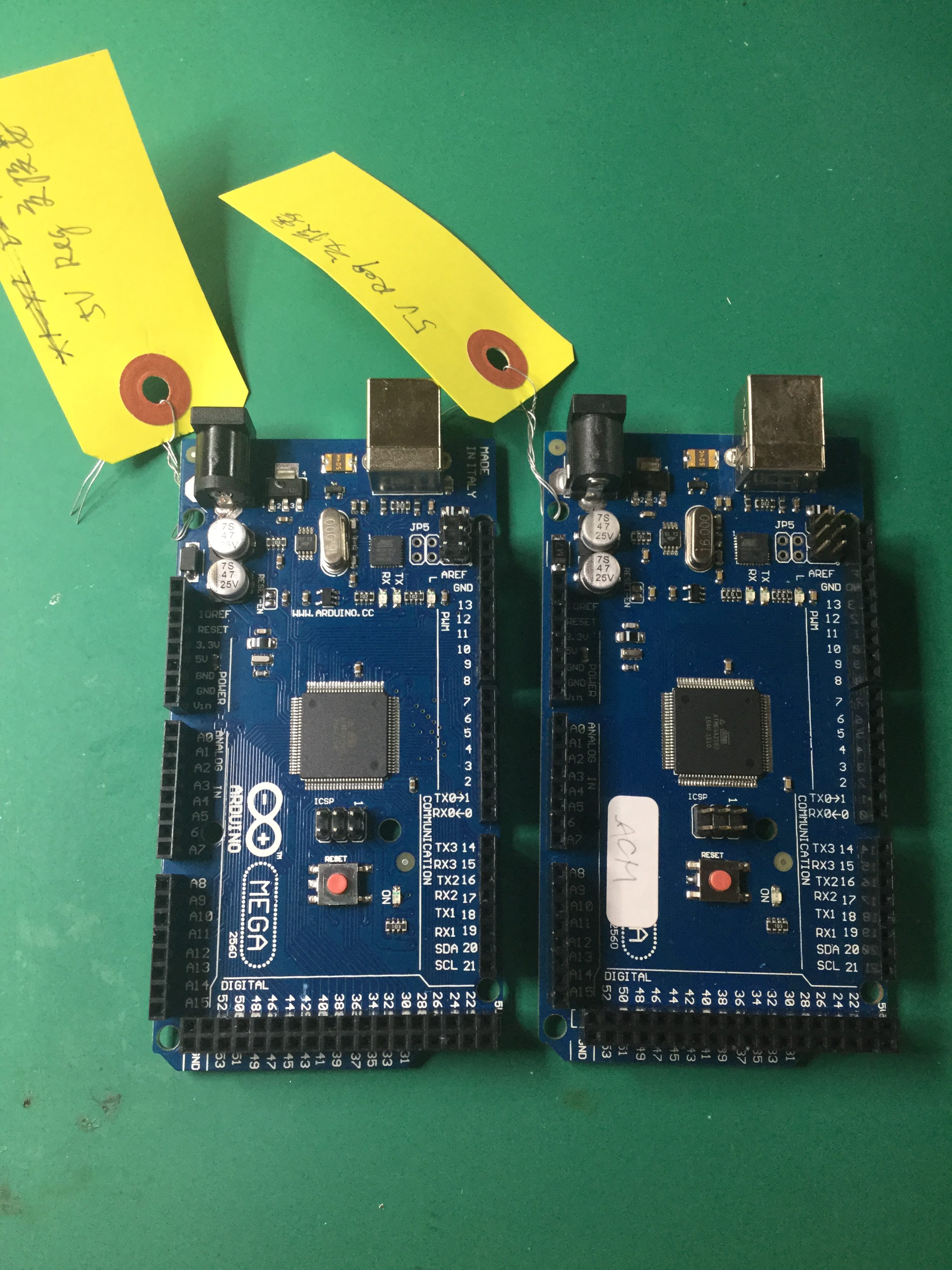

修理を必要とする予備のATMEGA2560たち

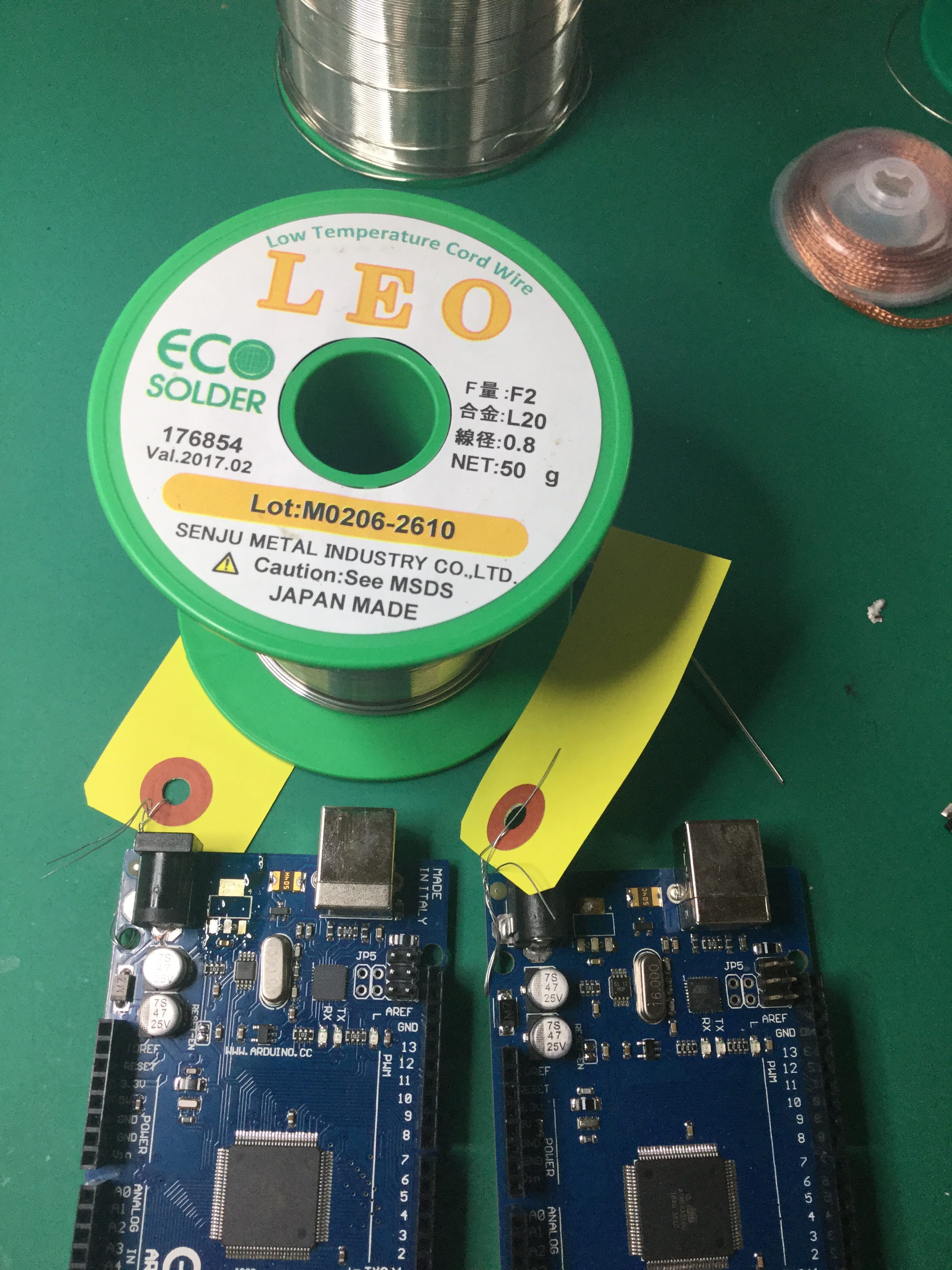

表面実装部品の取り外しには低温はんだのLEO Eco solderで対応します。 安くて便利・・・

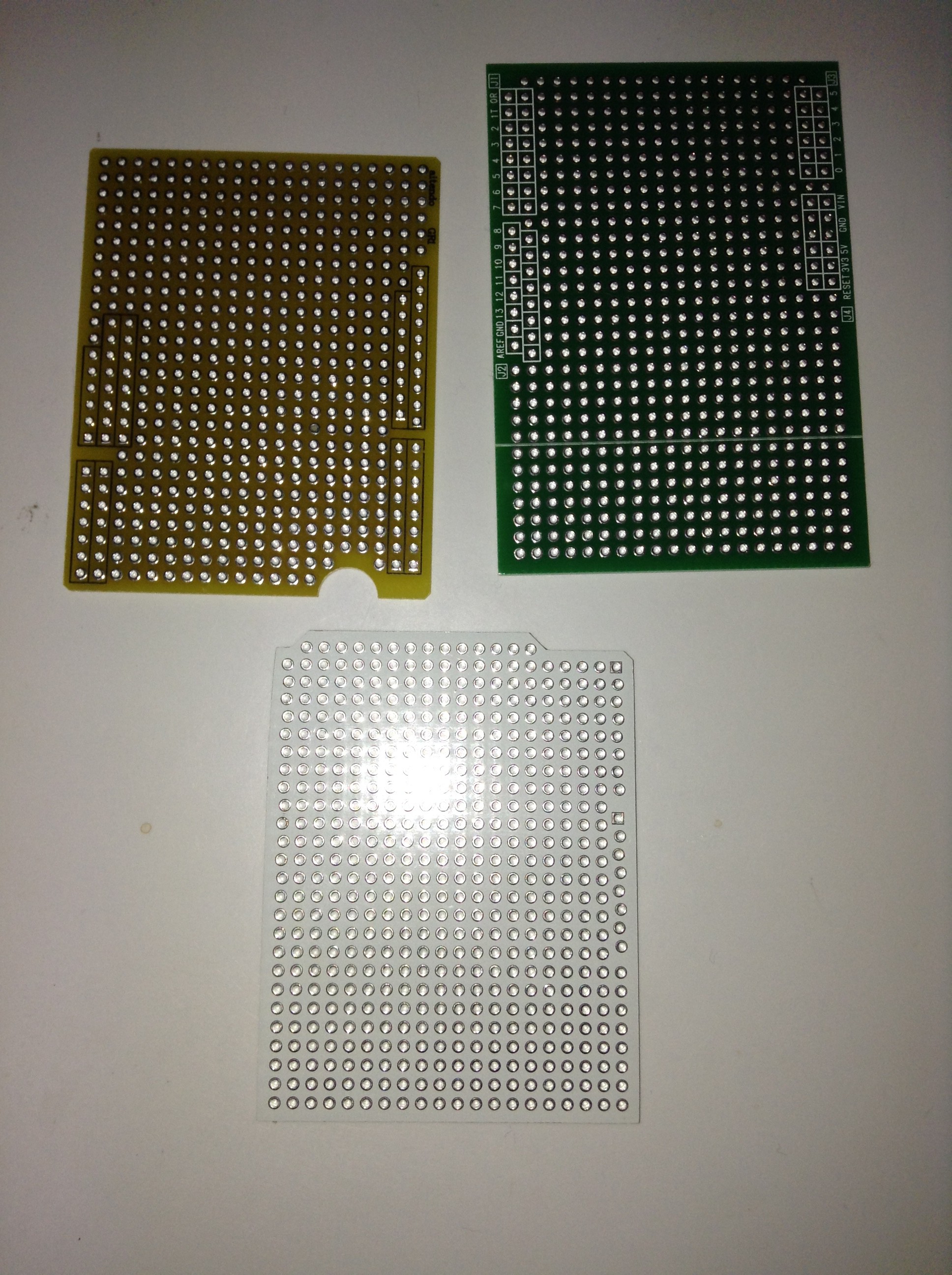

Arduino用のユニバーサルシールド基板

Arduinoで周辺I/Oを作りこんだりするカスタムシールド作成用の基板です。

UNOに形を合わせてある下側の基板はスイッチサイエンスのバニラシールド@400
右上側の基板は秋月電子取り扱いの基板@200(なお赤基板が割安とのことです)
左上側の基板はAitendo取り扱いのシールド作成基板@200
