電池駆動半田ごてケースの修理の続報です。
底面の形状をスキャンしてBMPからInkscapeでトレースしてSVGにしてFusion360に取り込みました。ここまでは前回お知らせしました。
Inkscape上で取りこまれトレースした底面のカーブです
DSC_0590
実際のサイズは、WHD 37×24.7×6でした。
取り込んだSVGのスケッチを6mm厚で押し出してから、この実物のサイズとスケッチのサイズWHを測定して比率に基づいて拡大を行った。
現物を観つつ、ノギスで計測していきます。外観のカーブが取れているので、スケーリングで合わせます。残りはちまちまと合わせていきます。
レビューをしたつもりで、スライサーにSTLファイルを読み込ませました。
スライサーソフトに読み込ませた状態
種々パラメータ設定してスライス処理を実施
ほどなくスライスが進み
48分の所要時間を示して、gcodeファイルが生成されました。
これをUSBメモリに入れて3Dプリンタで印刷するのが現在の運用です。ちなみにプリンターにWifiも有るのでリモートでの印刷も可能です。
一見良さそうな試作設計段階でしたが・・・・
評価してみると・・・・
左側の付け根との間に溝があるのは作図不良と検証ミスで1mm厚みが薄くなっていた。
折れてしまいました。構造が不味かったですね、不正確な作図で薄くなっていました。気を取り直して修正して作成しました。まだ、サポートが付いている状態がこちらです。
DSC_0618
DSC_0617
サポートを取りました完成品
DSC_0601

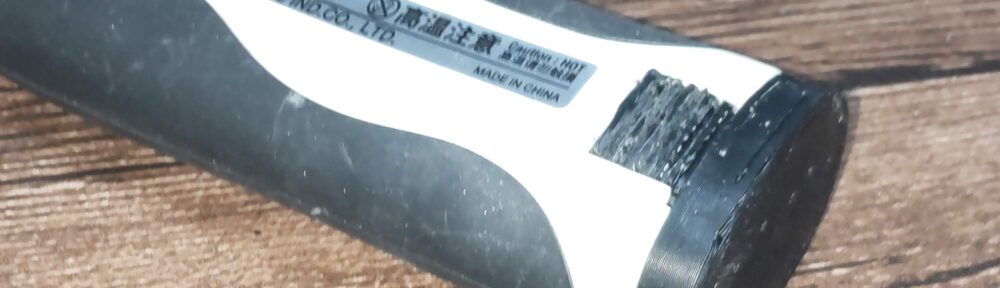

装着した段階です。
無事に装着して嵌合も出来ました。
強度的にもよさそうです。
