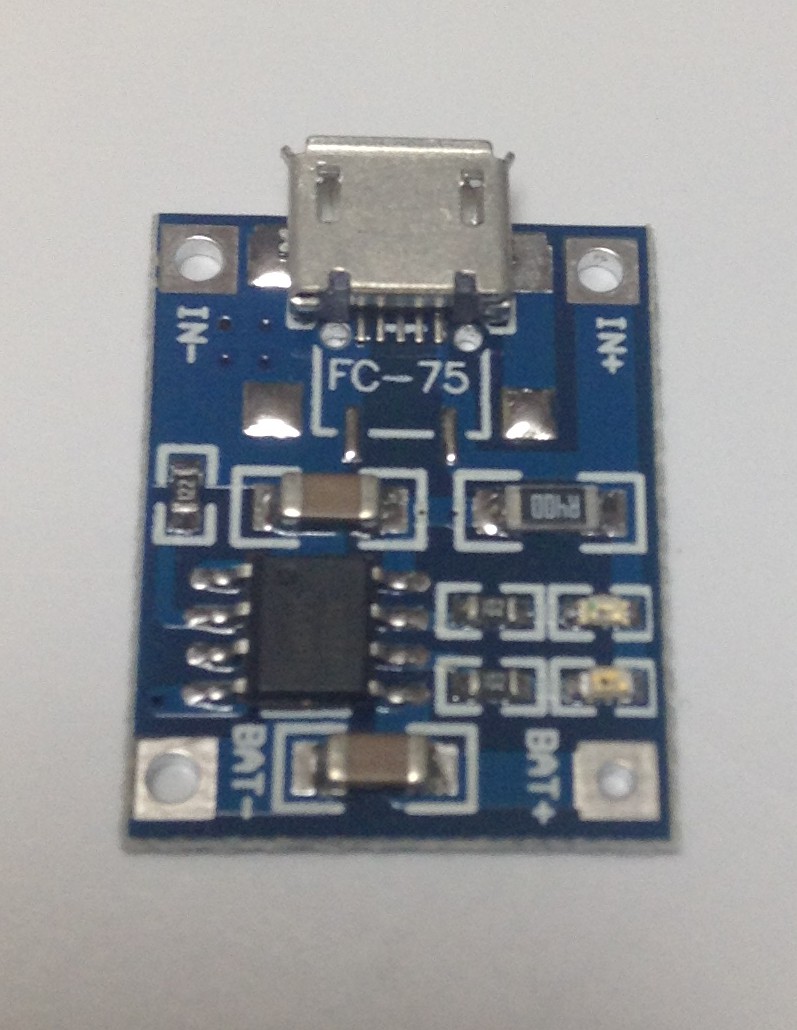

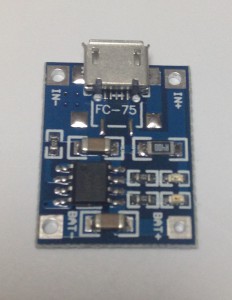

ＬiPO電池チャージャーモジュールが入荷しました。使用ICはTP4056です。
1セル対応で充電電流は1Aまでの定電流充電ができます。
@150です。
LEDで充電完了確認ができます。
Lipo電池チャージャーモジュール入荷しました
返信
月別アーカイブ: 2015年12月

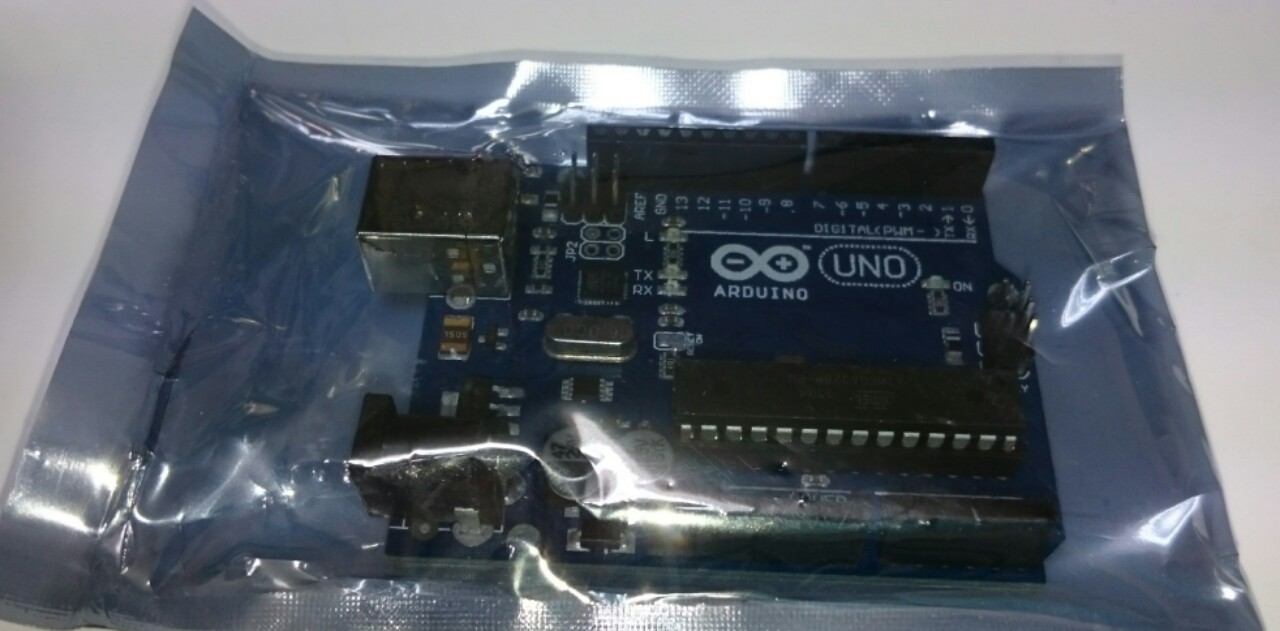

Arduino UNO追加入庫しました
正規品とは思えないのですが、回路構成はおそらく一緒で、ドライバー問題が起きたりはしない模様です。互換性の高い品物としてご理解ください。@1000

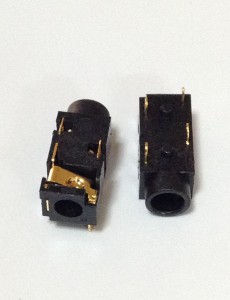

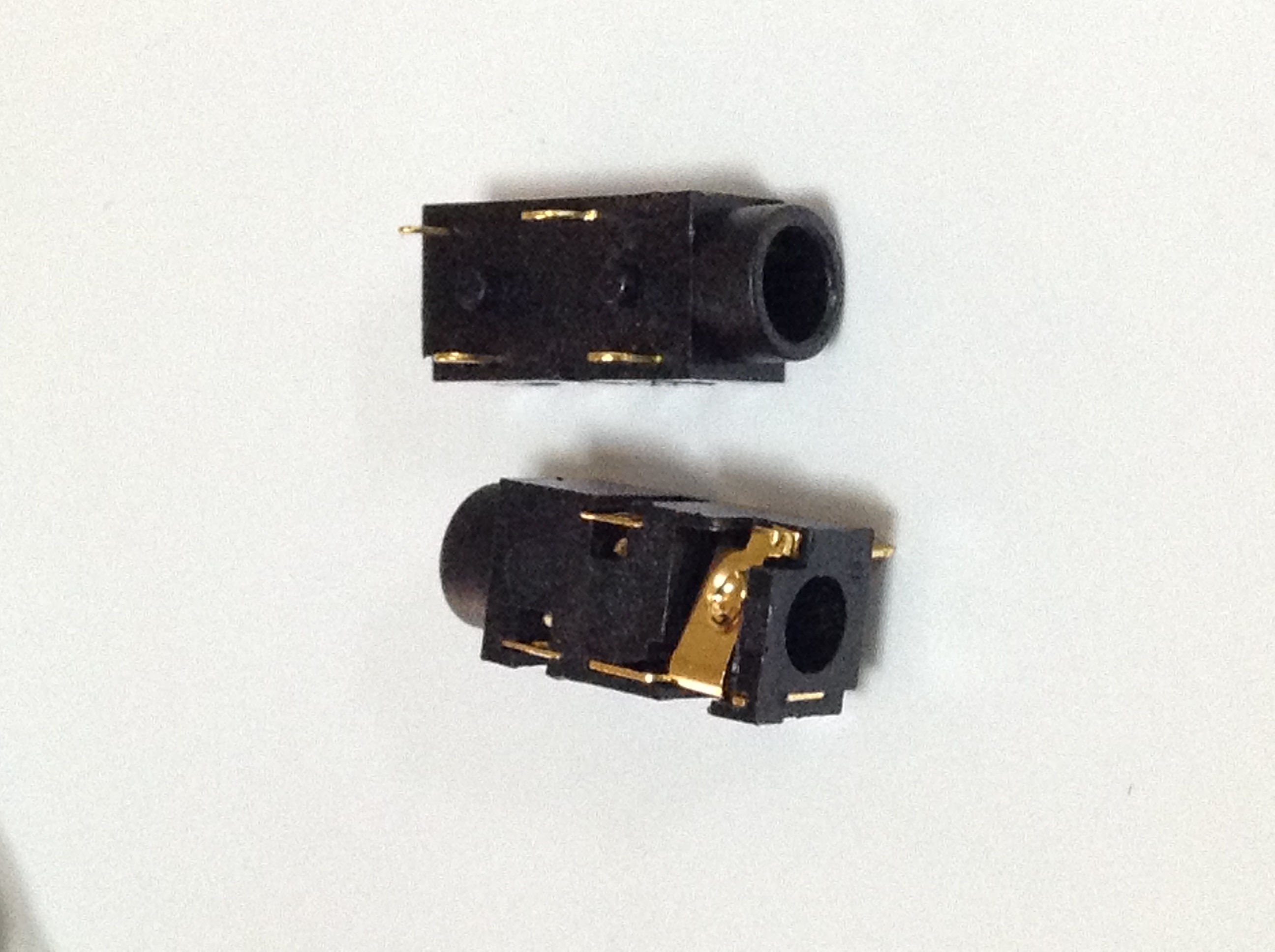

超小型4極ミニジャック入荷
スマホとの接続などで必要になり、4極のミニジャックを手配しました。価格は70円です。

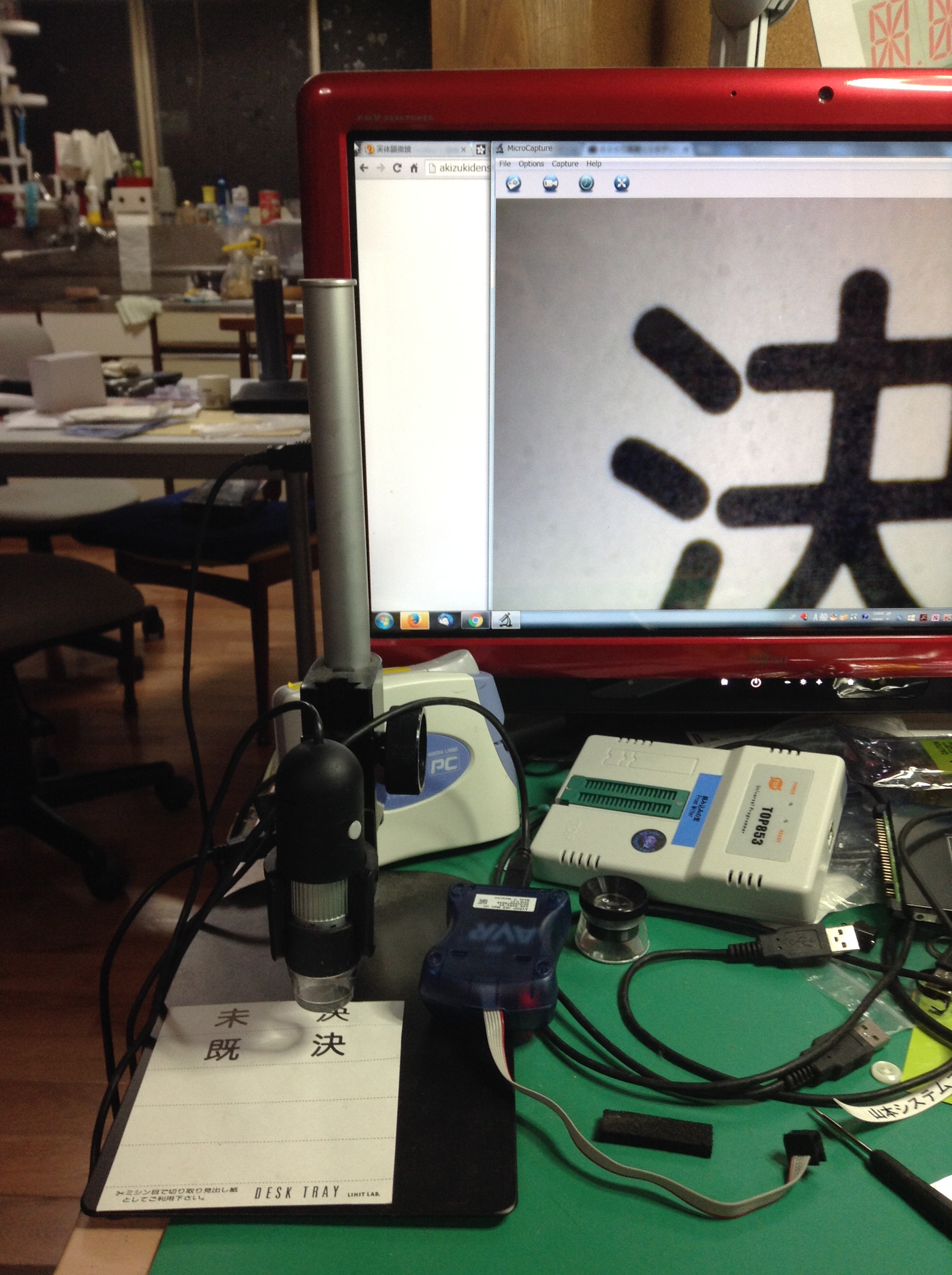

秋月USBカメラ反転問題の対策とは(Tips)
多年に亘って正しく使いこなせていなかったMicroCaptureだったが解決しました。

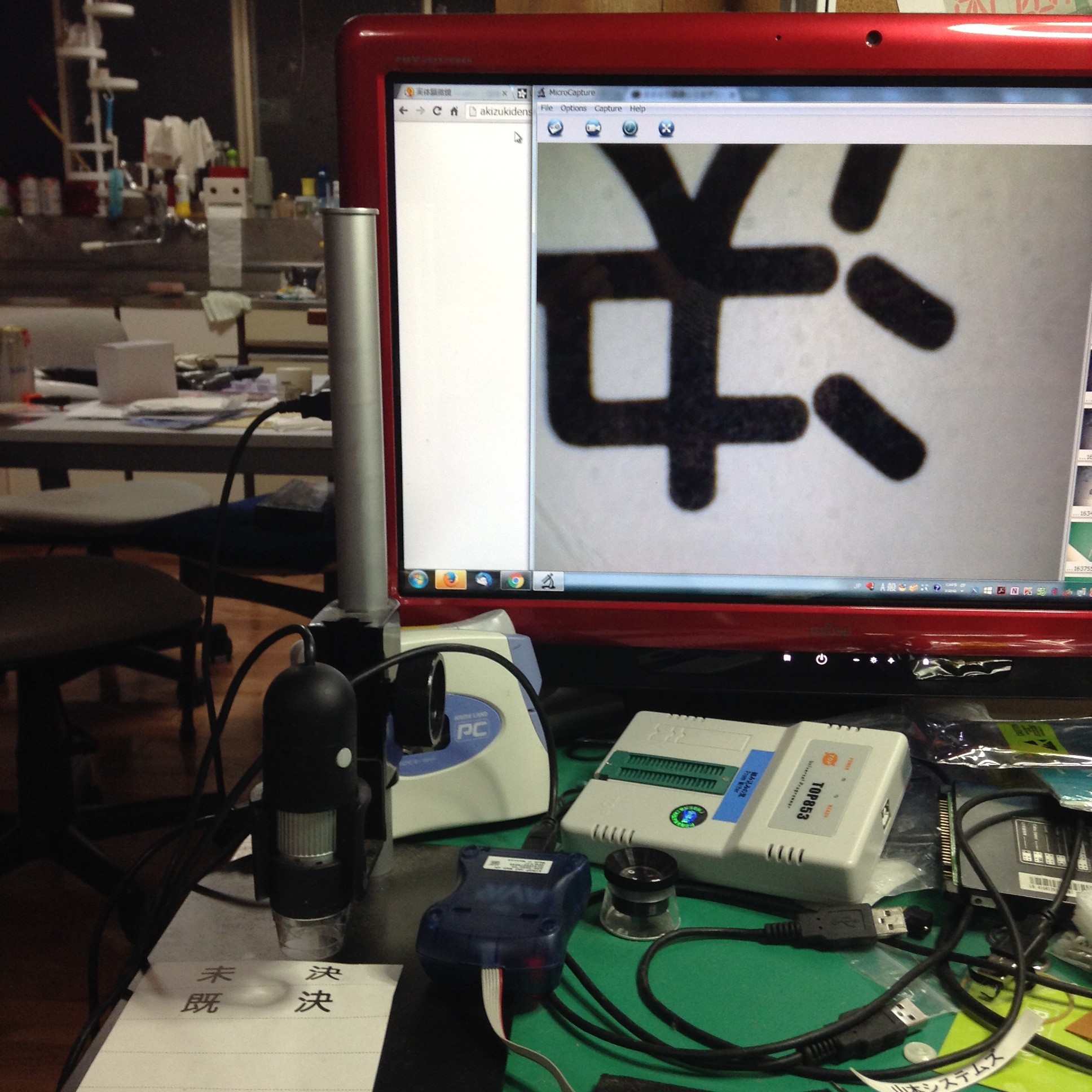

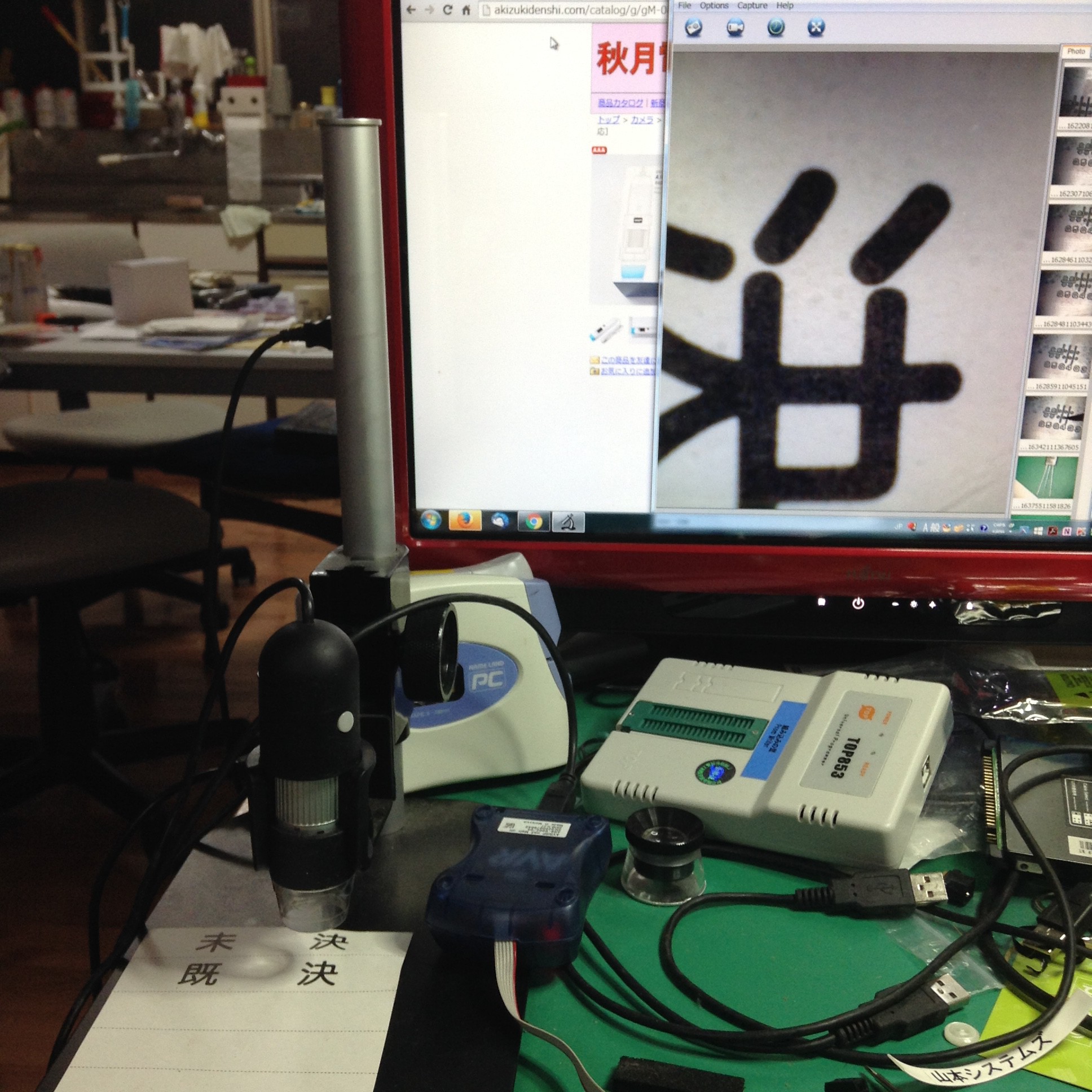

従来の見え方は、180度回転していましたが。

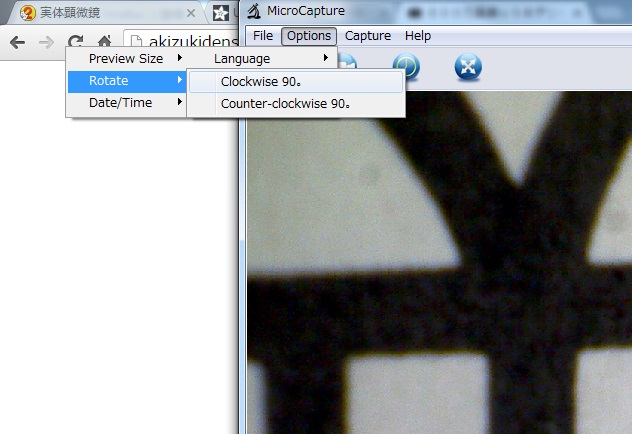

MicroCaptureのRotate設定で90度単位で回転できるのです。
すなわち、二回回転させると180度周り正立するのです。
ちなみに、里で使っているスタンドは、Amazon.comで扱っていたMS35Bというモデルです。
今は、もっと安くてよいものがあるようですね。

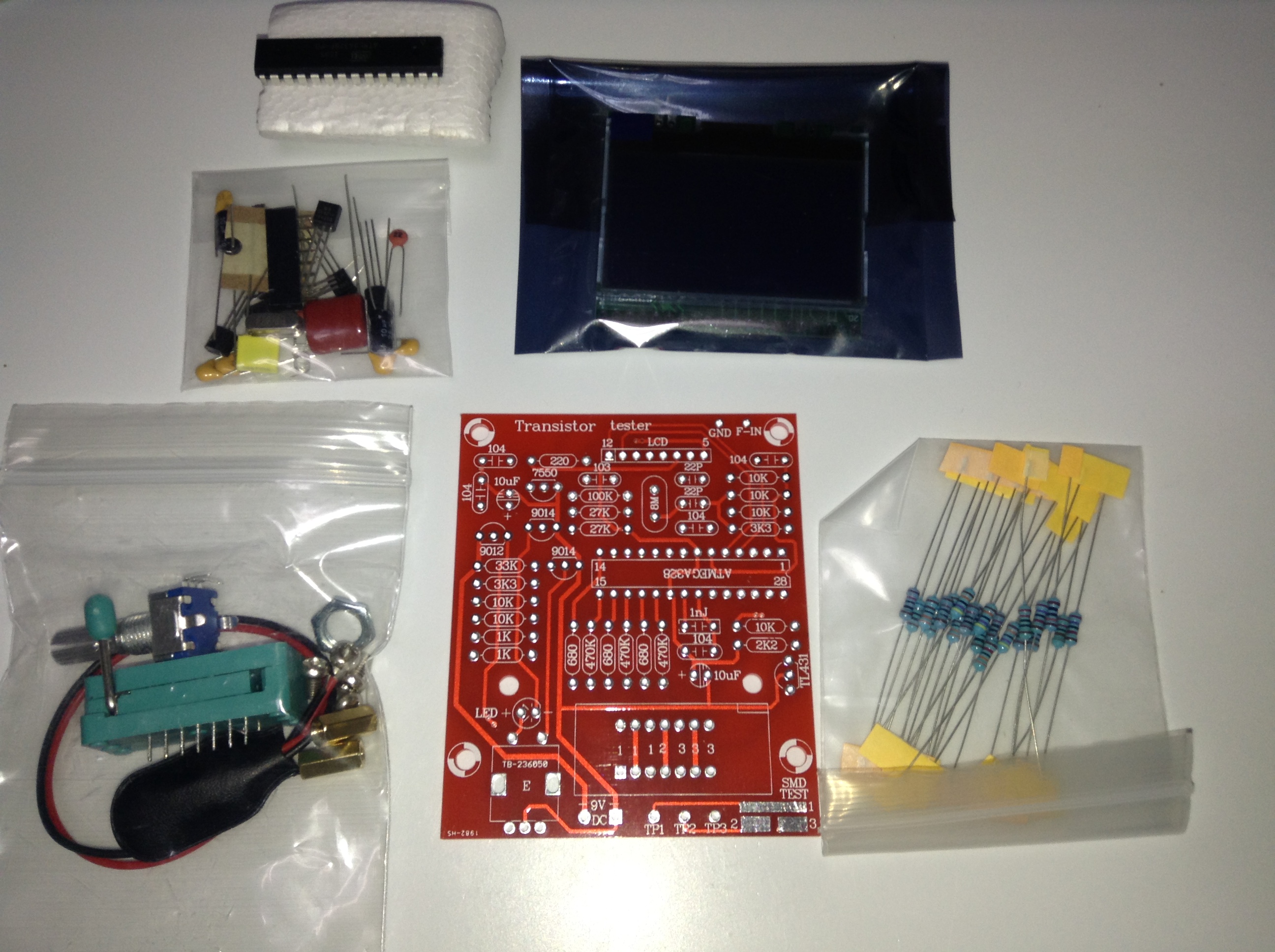

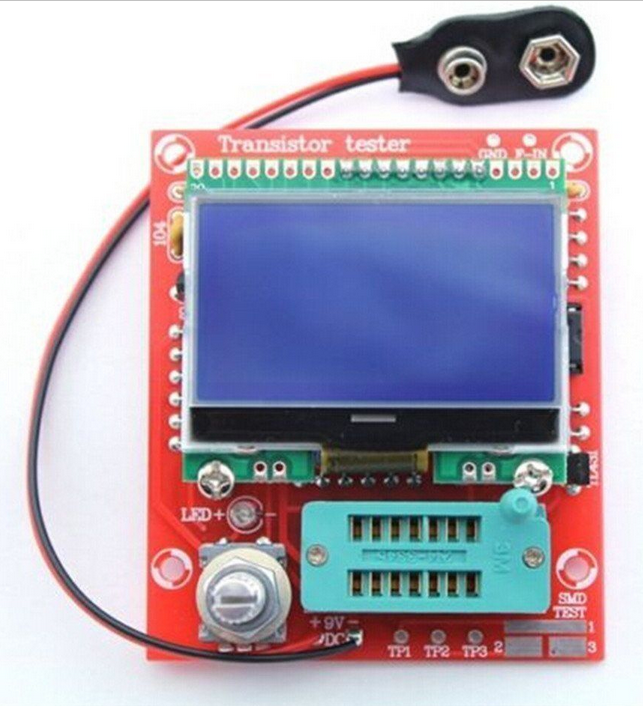

トランジスターチェッカーキット入荷しました
中華測定器キットです。

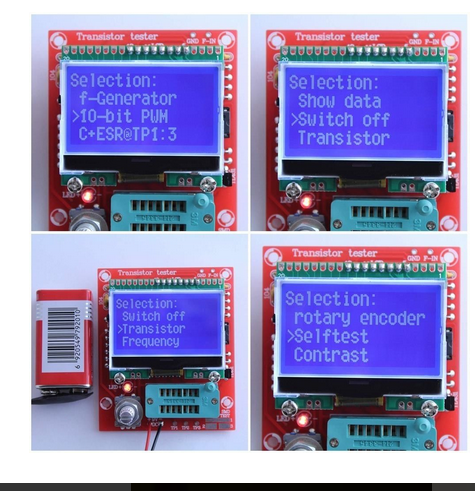

機能は多彩で、トランジスターなどの判定と測定、LCRの測定も可能です。
2MHzまでの方形波発振器にもなります。
9V 006Pの電池駆動です。
@3000です、説明書は幸いにして英語でした。ケースなど整備します。

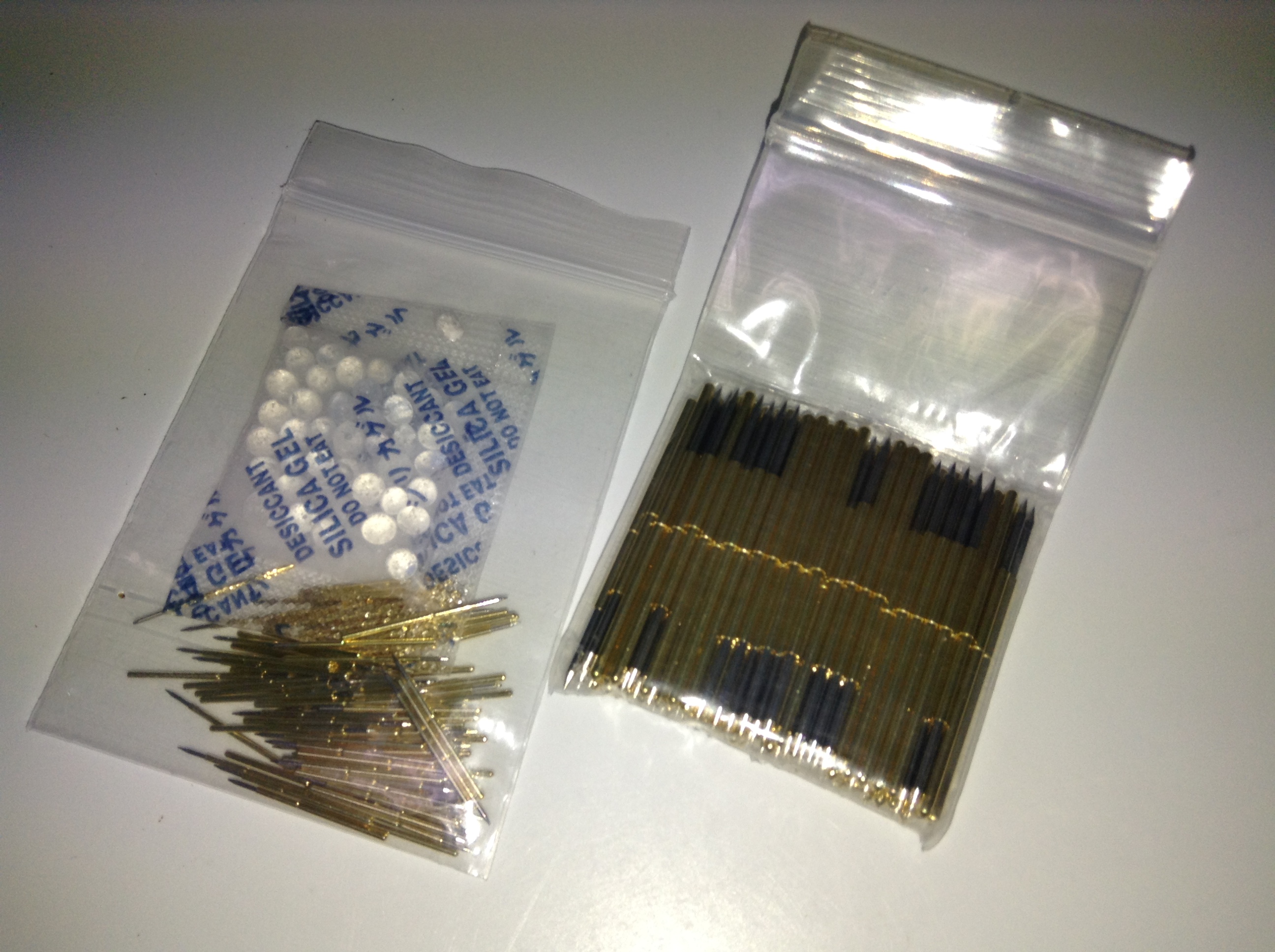

試験用スプリングプローブ入荷しました
基板レベルで数を作る際に試験用に使うテストプローブになります。
左側が先端0.48mm (P50-B1)右側が先端0.99mm(P100-B1)です
P50-B1@25です。
P100-B1@30です。

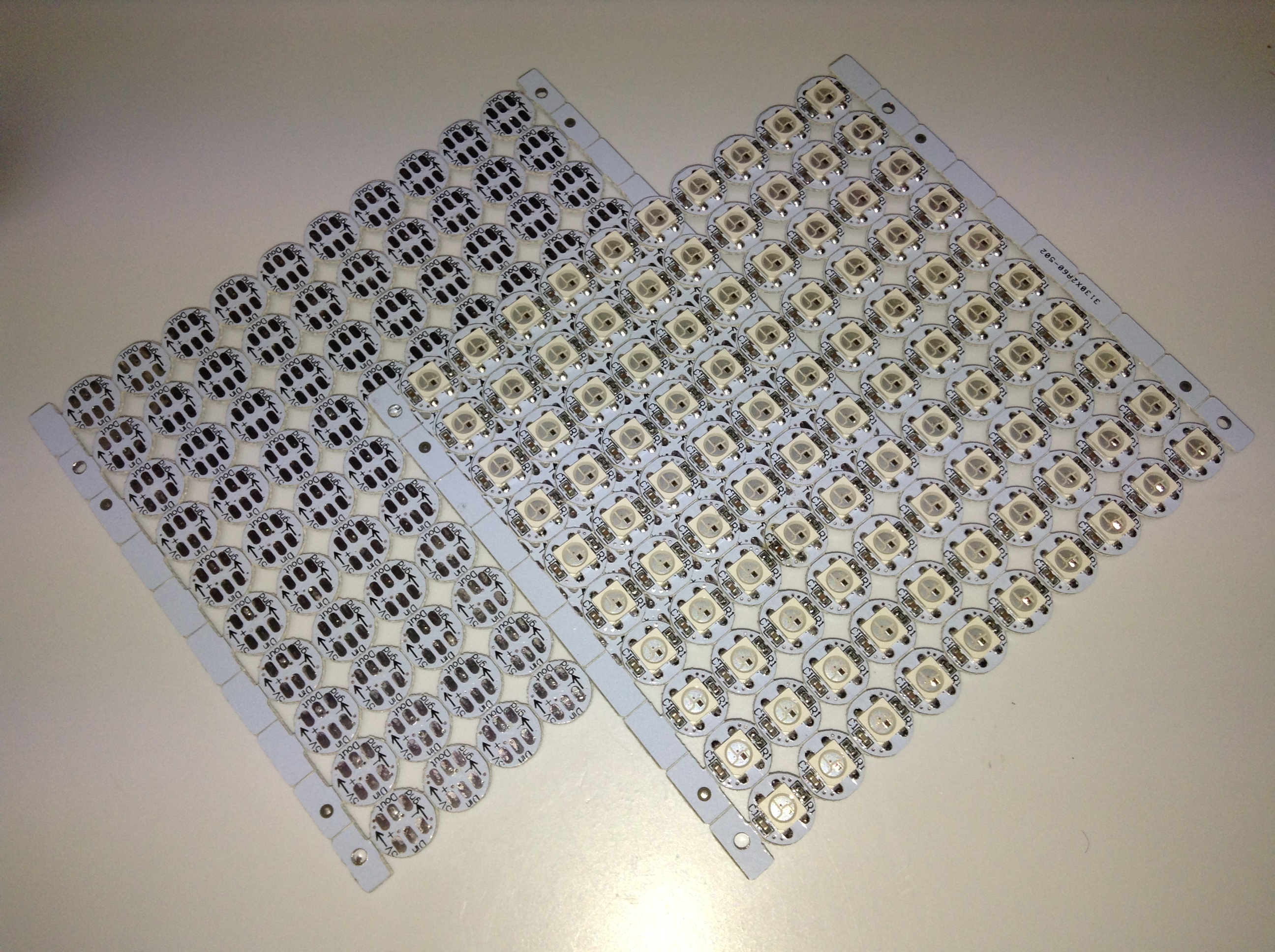

シリアルLED ミニ基板入荷しました
一つずつ分解できます、10個単位で頒布します。
秋月電子でのAE-WS2812Bに相当しますが基板サイズ形状は違います。
外径約10mmです。
10個で@500です。
IoTの実験環境追加

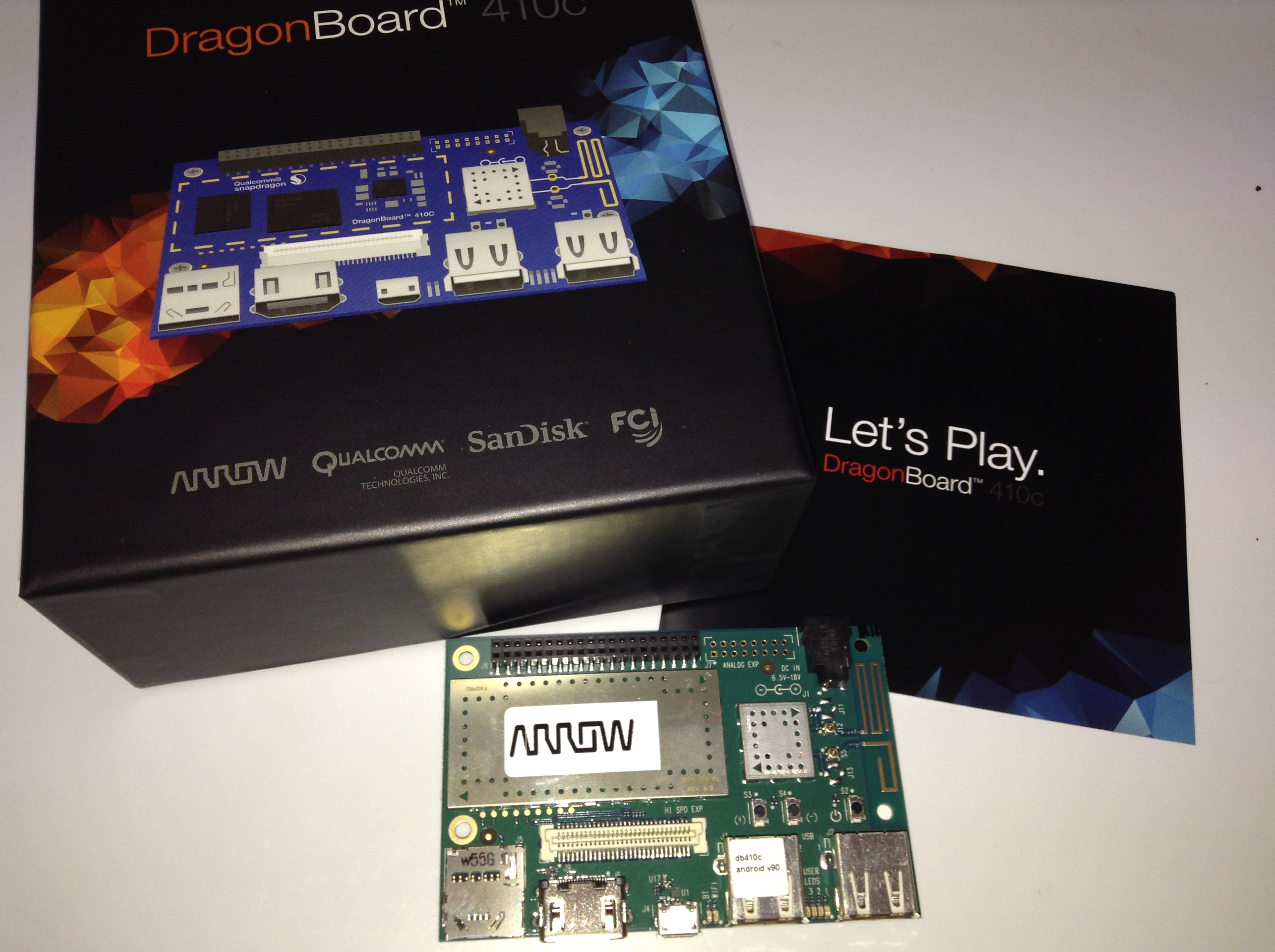

Qualcomm社のSnapDragonが搭載されたDragonBoard410Cが、ようやく入荷しました。
Linux/Android/Windows10などに対応できるようです。
3Dプリンター障害解析 step by step
3D Printer Robo3D の故障
第一発見症状
X resetで止まらない retryの末に最終的に止まった?
確認項目 12/12
- X-end stop スイッチの動作をRAMPSボード側で確認 ーー＞ OK
2) MOTORドライバー基板のX軸の調整値をいじりながら反応をみる–> X軸の動作はスムーズに動かない。
3) RAMPSボードの目視確認–>NG Regulatorでコネクター接触部において一部溶融して接点ネジ困難
==>予備のRAMPSボードに交換、MOTORドライバーは付け替えで現状品を換装
MatterControl(制御ソフト)から確認
3) ATMEGAを切り分けで、交換したところ、シリアルポートがUbuntu（Ｌｉｎｕｘ1)側からttyACMxとして見えないという状態
–> Firmwareの書き換えが必要と認識して書き込み環境からNV, イメージを同一にすべく行ったが解決せず。
4) 同一品として認識していたATMEGA2560がチャイナ仕様でUSBがCH340だったことが判明。オリジナル版は、ATMEGA16UがUSB処理として搭載されていて、これはttyACMxとしてLinux側ではハンドリングされていた。–> CH340対応のカーネルドライバーモジュールを探索して、これをbuildしてinsmodして検知できたが、そのデバイス名は/dev/ttyUSBxとなった。Windowsと違ってデバイスのクラスがそこに見えてしまうのでアプリ設定が変更になる。
12/13 対応
1) 温度センサーがエクストルーダー側が計測できない。差し替えでRAMPSポートはOKなので、センサーサイドの抵抗を確認すると途中に作成した延長ケーブルで接触不良(断線っぽい)
–> 延長ケーブルの修理(圧着不良なのでそのラインのみ雌雄の端子を圧着した別の線を作成してハウジングに挿入した)でセンサー系統は解決、以前発生していた温度計測が0とフリッカー表示していたのは、これが原因だったらしい。
head温度のループ制御が崩れると制御不能に陥るので、これは肝心
２）次に各モーター制御を確認するのだが、モータードライバの調整について要調査だ。
年が明けての報告 1/5
突然モーター制御が一切動作しなくなった。切り分けとしてはMatterControlのメニューからのヒータープリセットと、その温度設定に伴う温度センス報告は正しく期待通りに動くのだが、モーター制御でX,Y,Zの各軸の移動指示が動作しない。RAMPSシールドやATMEGAの組み合わせや搭載すべきFirmwareのイメージ書き換えなどでも解決しない。
構成しているハードウェア結線側の確認を逐一行なったが不確実なQIコネクター箇所などの発見程度で現在の問題解決にはつながらず、将来の問題予防にはなったが・・・。
ハードウェアの組み合わせ変更を行い試験を続けたが、進展を見ないまま新年を迎えた。MatterControl以外の環境は現在は搭載していないので旧環境ReptierHostを搭載しなおしてみるかと思っていた。MatterControlの画面に残っている印刷Queueが気になり、何気に消していった。消し切ったところで、ヘッドの位置制御のコマンドが動作しはじめた。
使っていた印刷クライアントソフトの問題だった。このMatterControlは、印刷Queueが残っている限りは、印刷に関係するヘッドの位置制御などが出来ないということに思いが至った。
新しい、カードにしてしまっていたので各軸の制御を確認していき、Z軸の駆動能力が足らずにいることが判明したのでドライバー基板のポテンショメーターを時計回しにして増やしていき解決に近づくのを見つけかかった時に、煙が上がった。ドライバー基板が能力を超えたようだ。Z軸は二つのモーターを駆動する設計なので無理があるようだ。使っていない第二Extruder用のドライバー基板と差し替えて調整をして動作に至った。
クライアントソフトのスレッドで確認手順について問い合わせを早めにしておけば、よかったと悔やまれる。

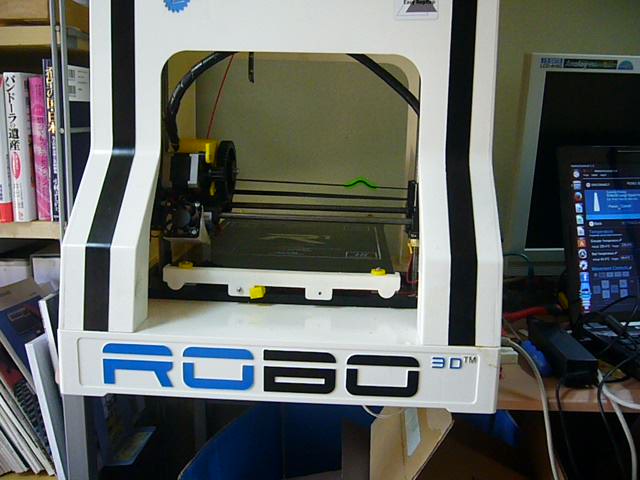

Robo3D故障対応
3Dプリンターで昨夜、出力をしていたら朝になって途中でおかしくなっていた。
確認したところコマンドが正しく通らなくなっていた、コントロール側からみるとX軸のリセットをするとセンスが正しく動いていないようだった。切り分けを進めるとセンススイッチに問題はなく、どうもシステムとしてFirmwareが正しく動作してないようだった。いったんリセットスタートをCliantのUbuntuも3Dプリンターともに行うと、ATMEGAの本来動作すべきUSB動作が正しく立ち上がらない状況が起きていた。「/dev/ttyACM0」がUbuntuからは見えていないという状況だった。

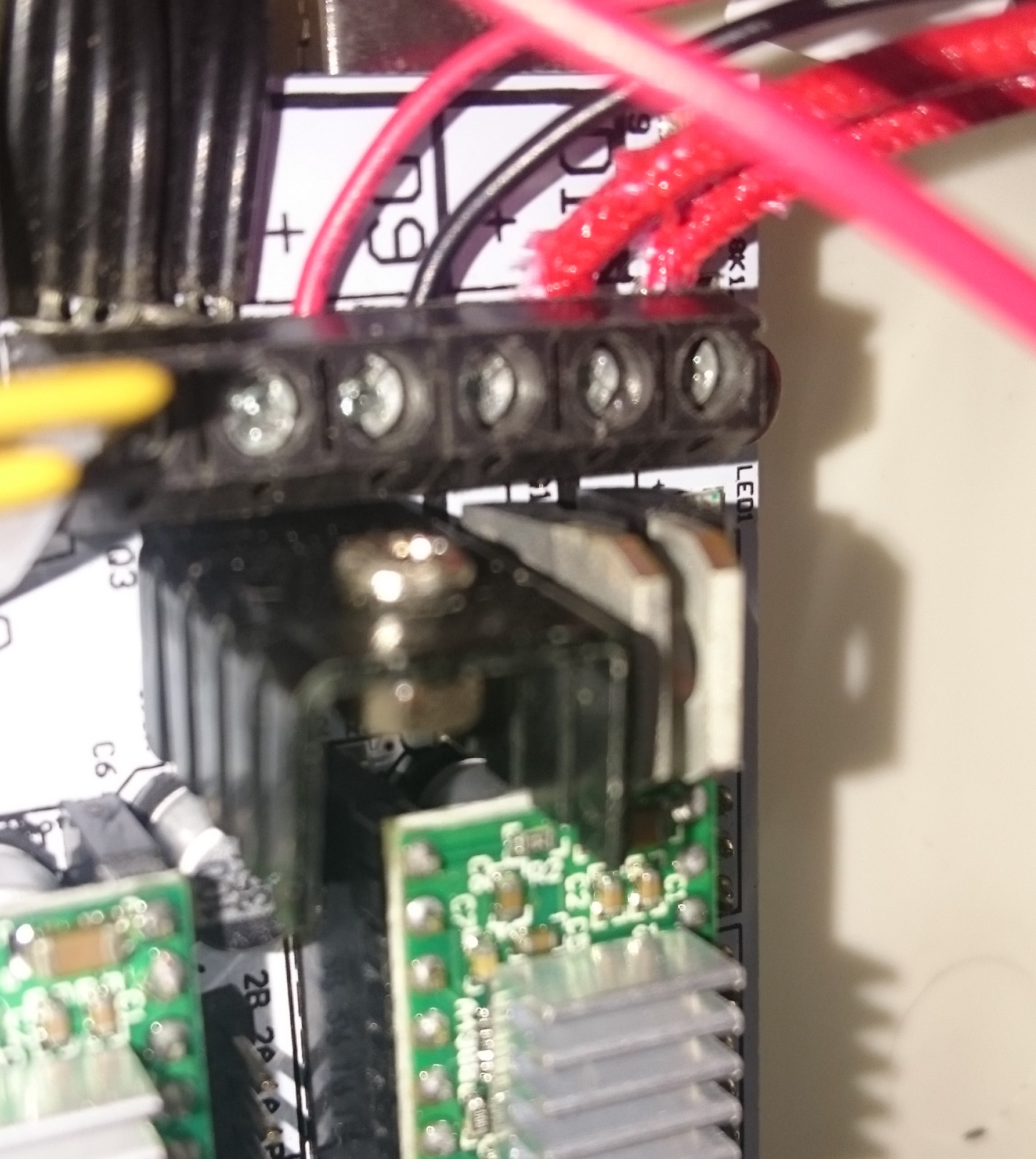

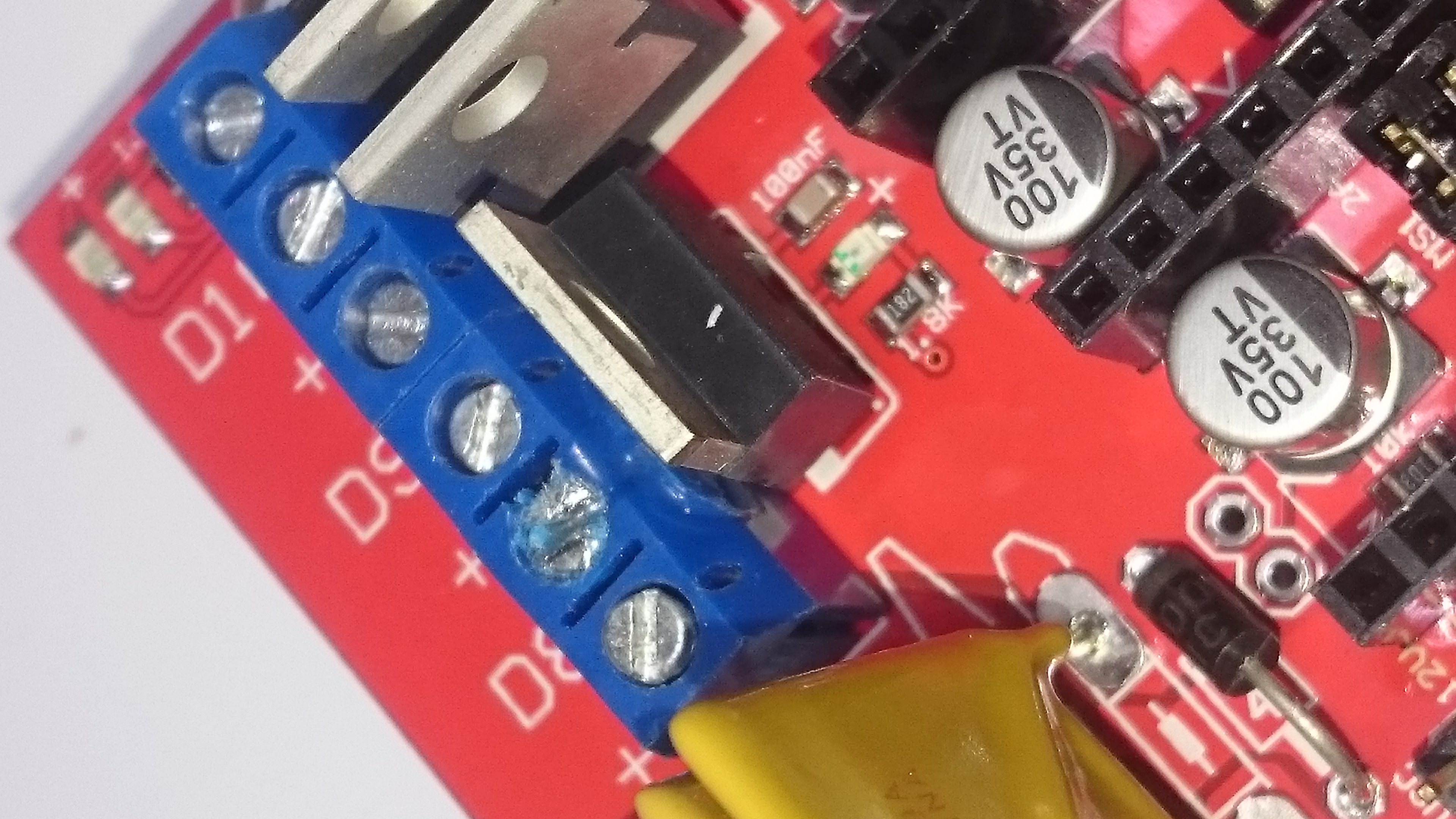

溶けたPoroluシールド
RampsシールドとATMEGAを取り外してみて、ATMEGA単体では動作しているようで/deb/ttyACM0が見えているのだが、シールド込みではおかしくなるようだった。シールドを交換してみようとすると、取りついているターミナルの一つがうまくネジが回らない状況だった。よくみると、ターミナルに当たっていたレギュレータでターミナルのハウジングが溶けていた。
交換した予備のシールドの当該箇所を見てみると、放熱器をつけているではないか。レギュレータが壊れたのかどうかの確認は、後にして、まずは交換した。動作していたモータードライバのモジュールはすべて換装しなおした。
