今週は、Makersの方が試作品開発に合宿で来られて対応させていただきました。

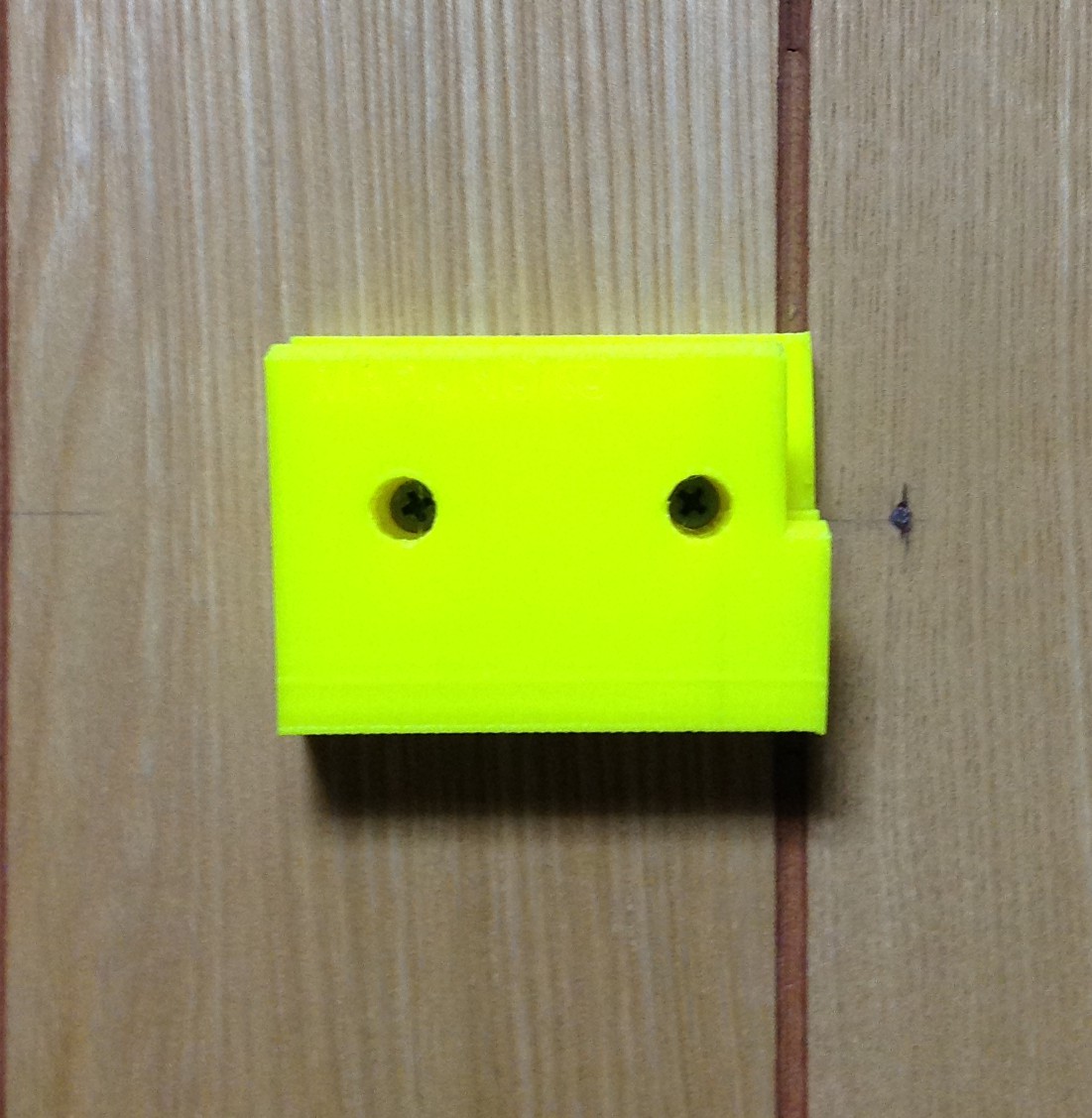

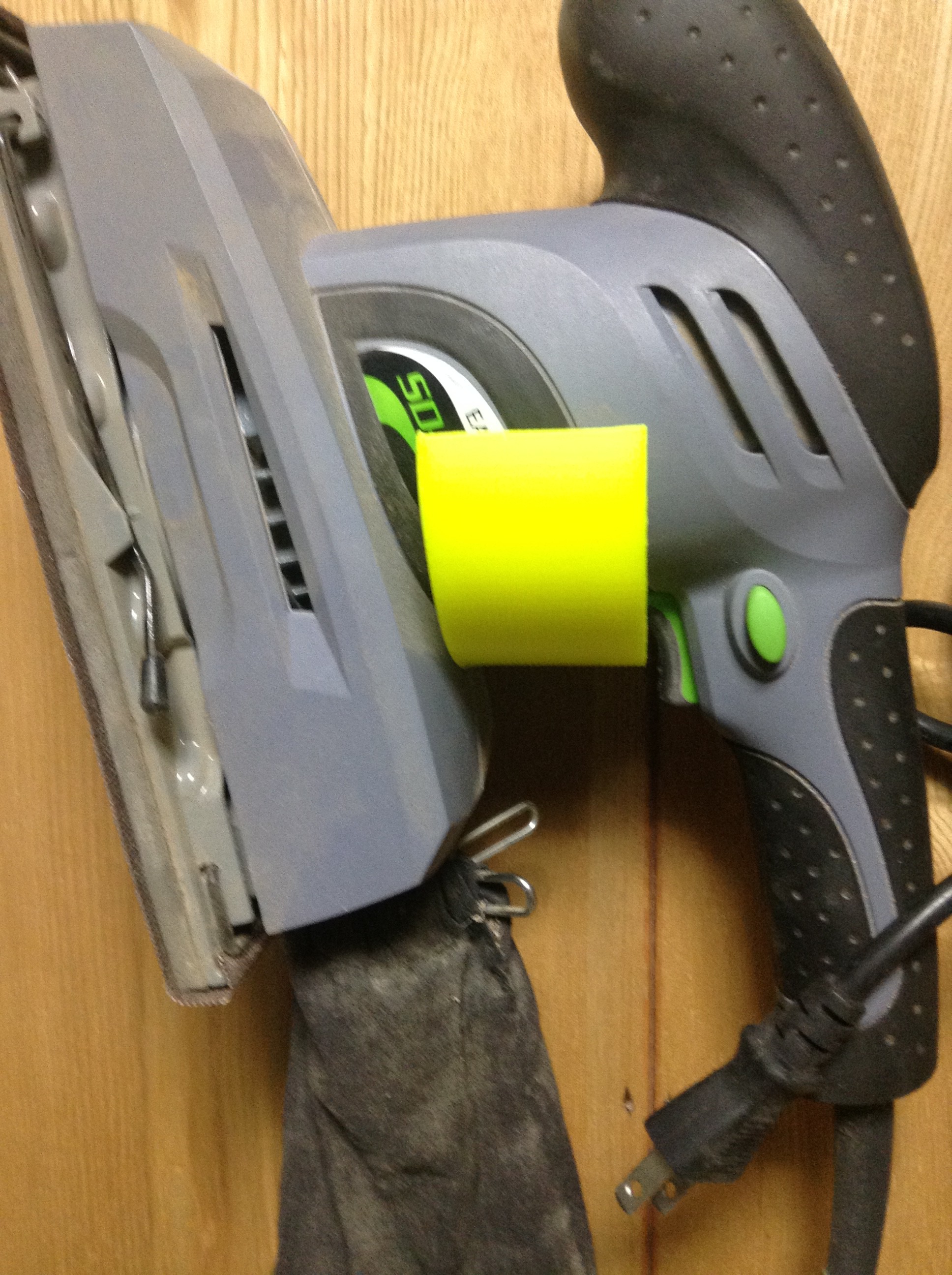

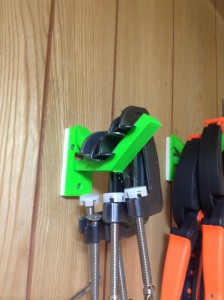

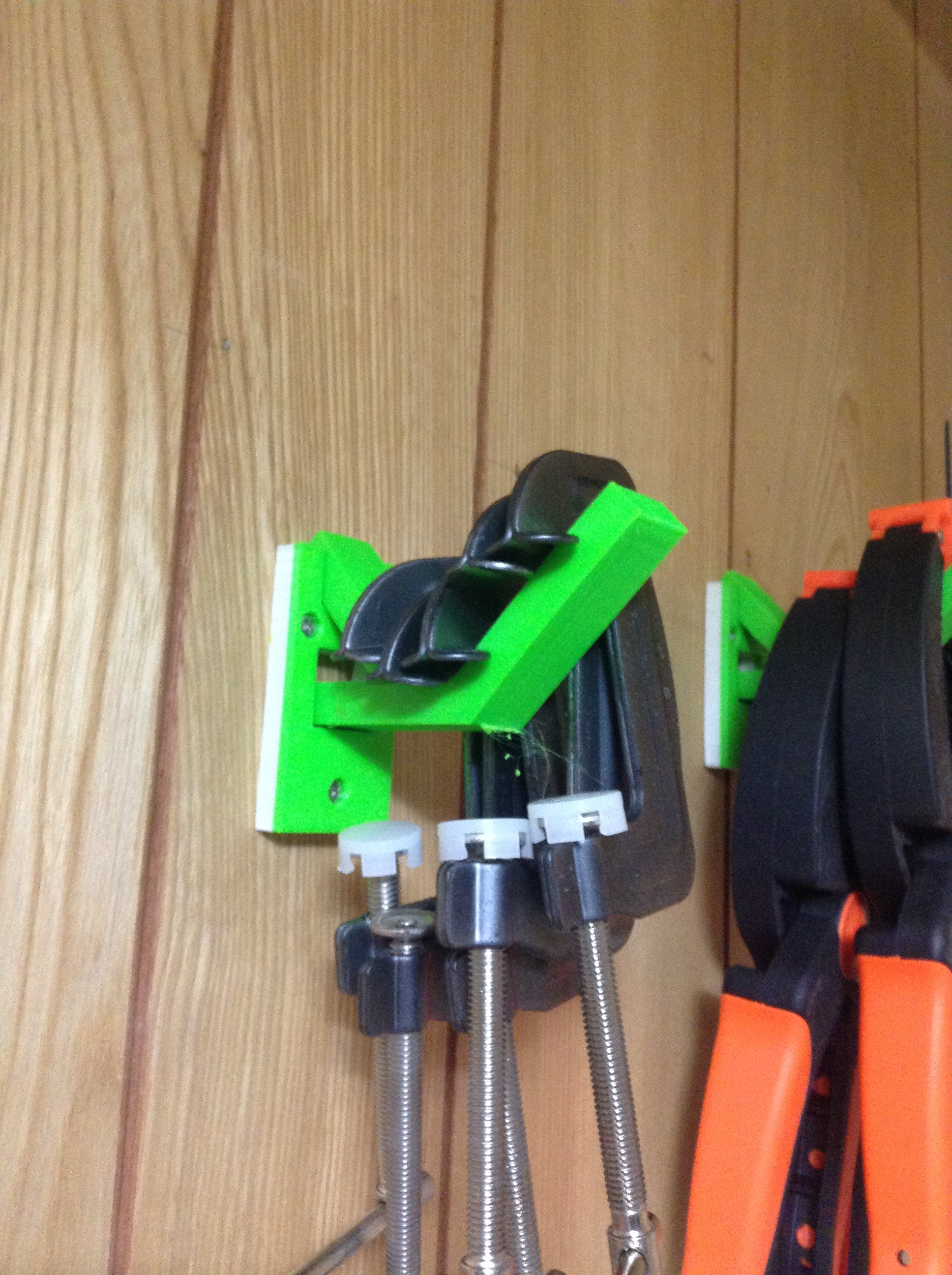

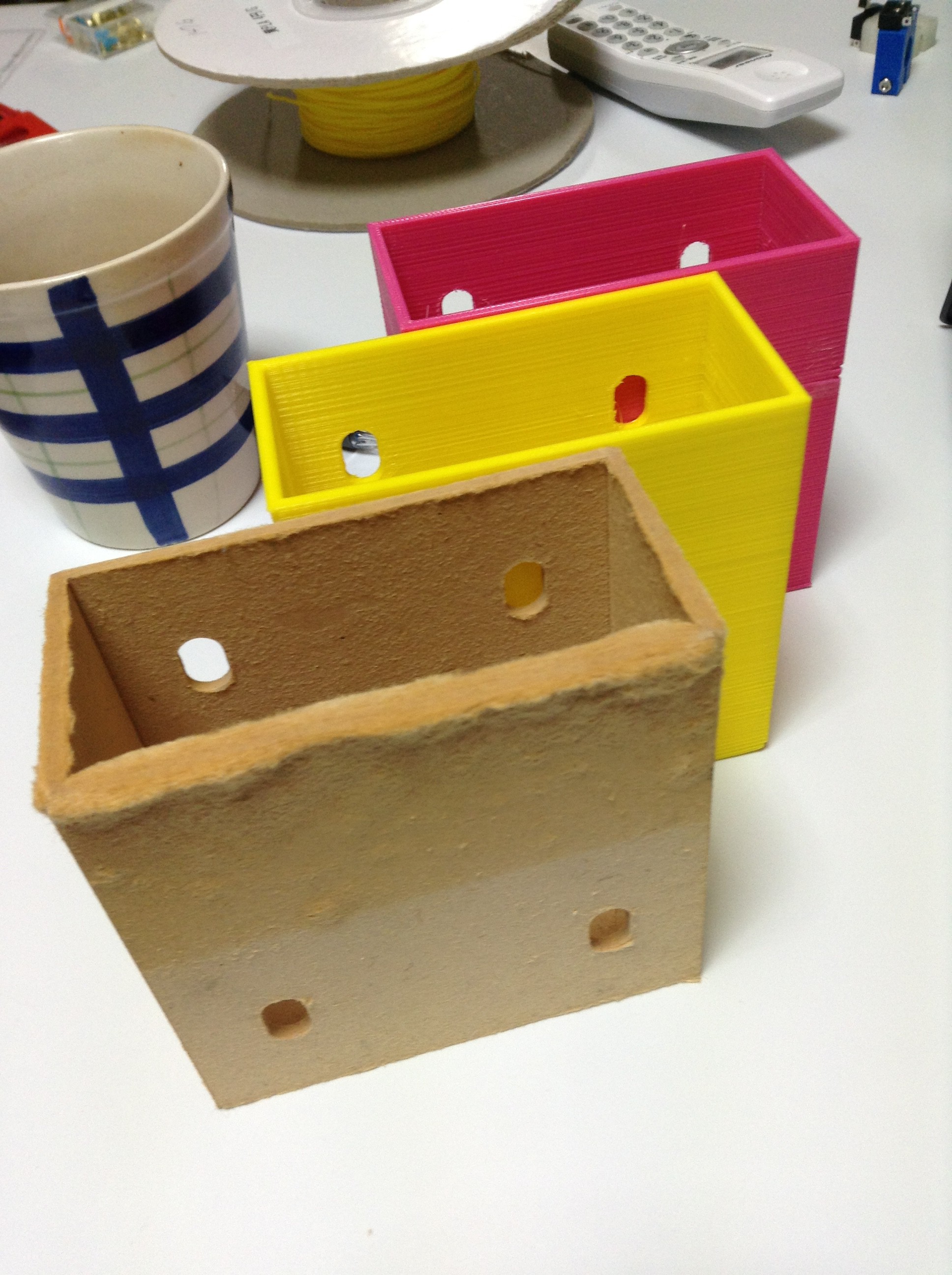

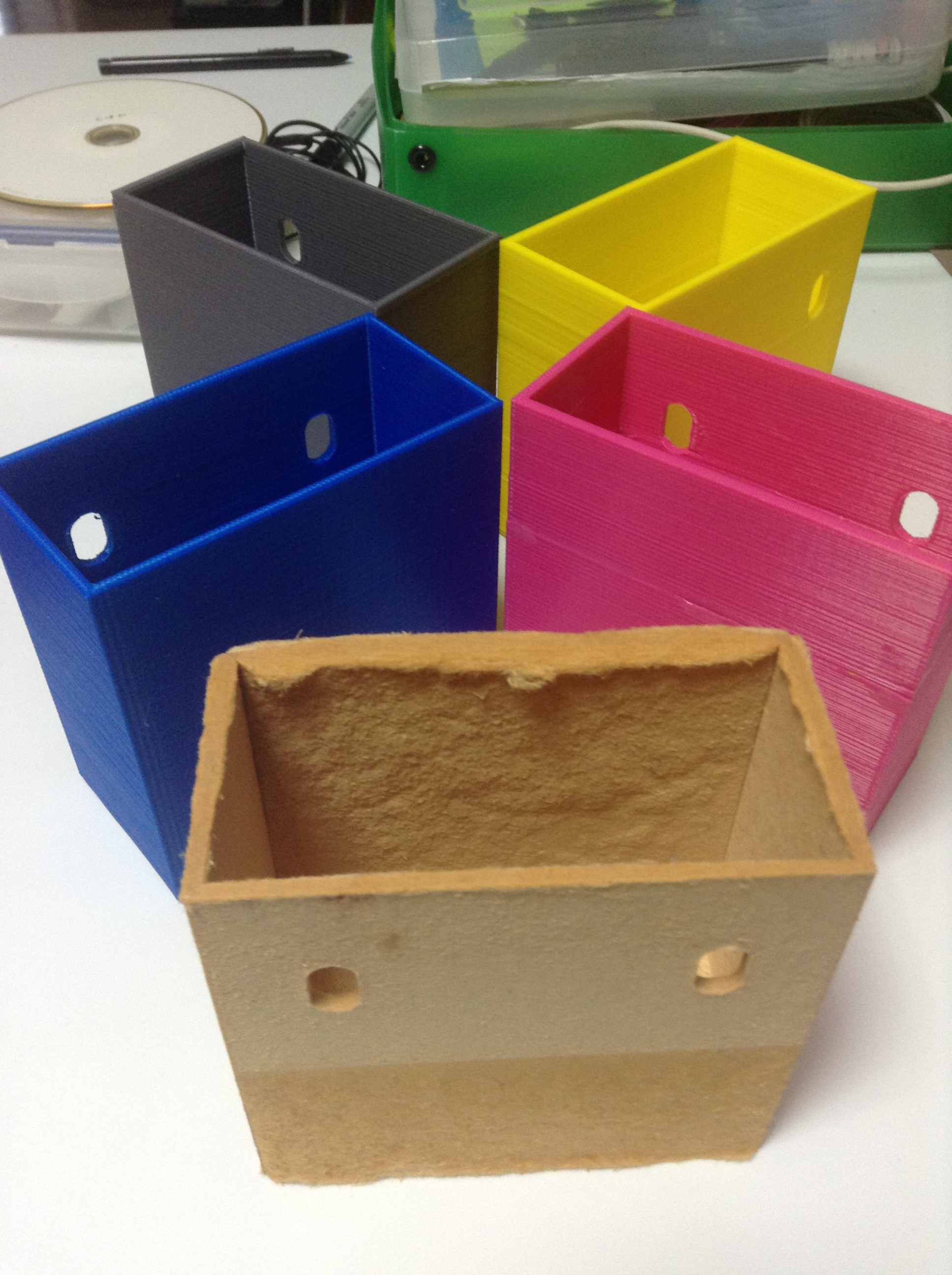

管理人が並行処理でやっていた3Dプリンター改造の中で、別系統から依頼を受けていた作品は、スタック型のペンスタンドです。手前にあるのが、オリジナルのものでしたが故あって埃汚れを落とそうとして洗ってしまった事象があり、紙由来のものだったことから情けない姿になってしまいました。スタンドパーツの支柱やベースに問題はないことから、同寸のものをプリントすることになり採寸の上、PLAで出力しています。四段積む構成なのでカラフルにという要望を受けて、各段で色をかえたフィラメントで作成中です。道半ばです。

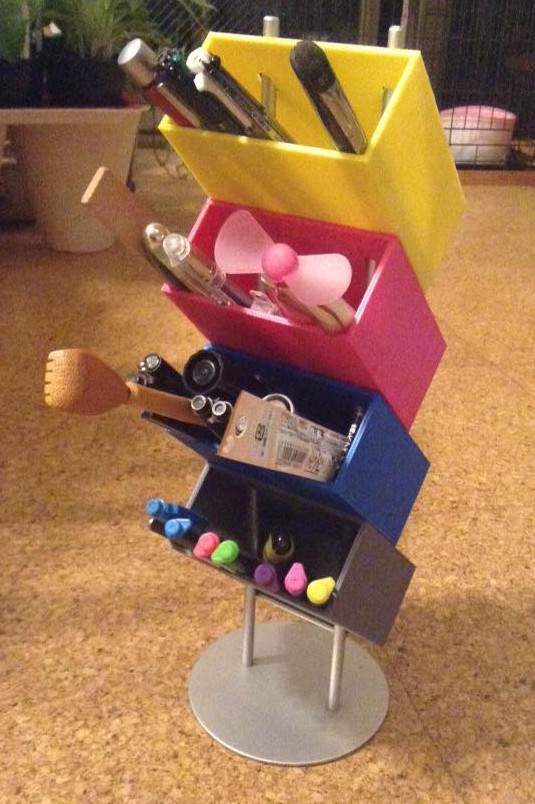

四段出来ました。銀、黄色、マゼンタ、青です。

オリジナルの製品は、昔、無印良品で出されていた小物入れです。現在は取り扱われていないようです。

一つの単位は100mmx50mmx100mmのボックスで、厚みは2.5mmのPLAでの出力となります。

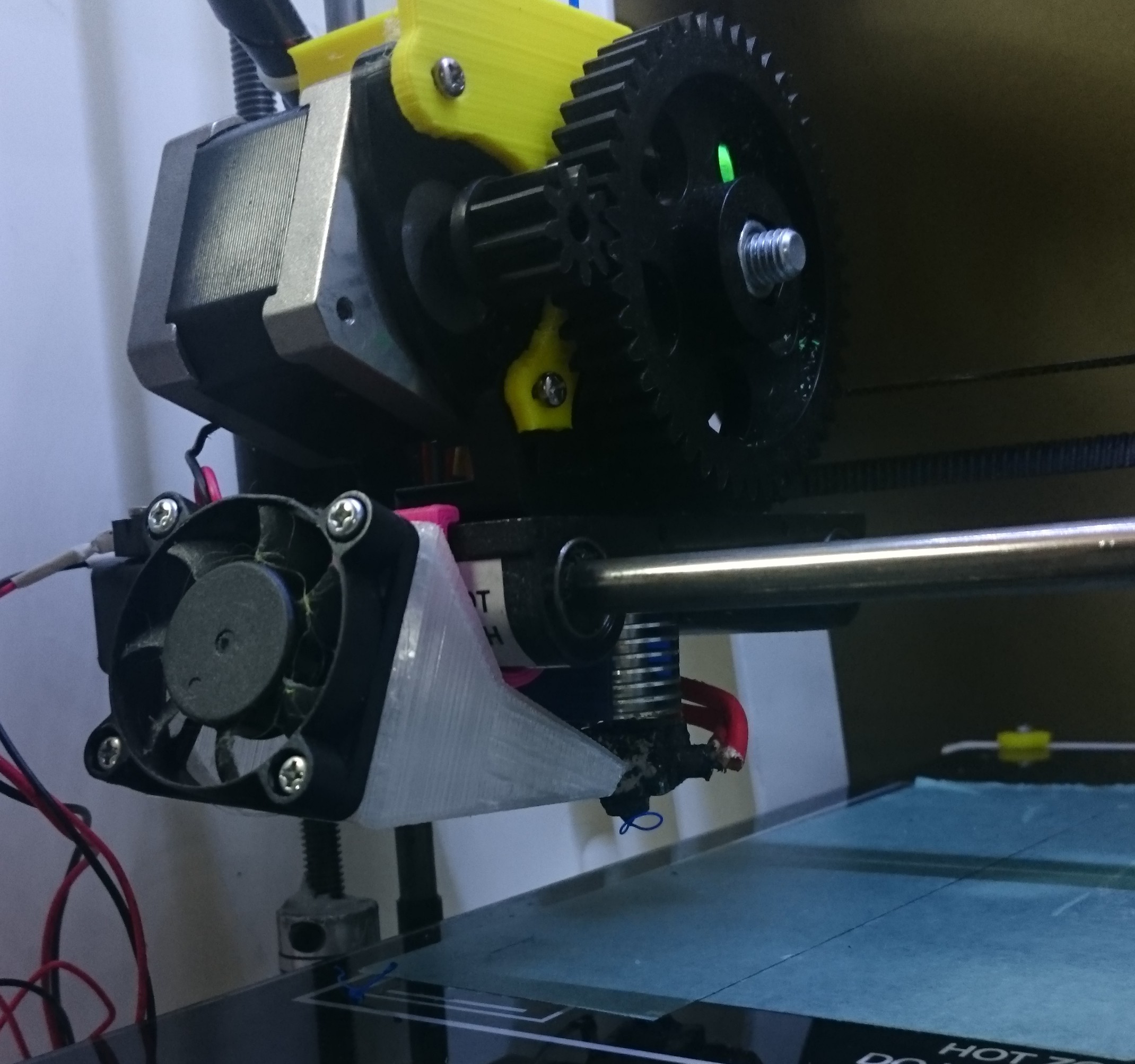

組み込みの里のRobo3Dプリンターは、KickStarterのバージョンです。そしてAutolevelの機能は無い。熱心なサポーターが開発したAutolevelの機構がthingverseに投稿されているので今回導入することにした。組み込み総合技術展で展示紹介されているYNCAの3DプリンターにAutolevelが搭載されていたことに起因するのだが、YNCAのそれは、ギミックもユニークなわかりやすいものなのだが、Robo3Dで紹介されているのは取り付ける位置も含めて大きく違っていた。Robo3Dのヘッドは下記の写真のようなものだが。ヘッド部分のステージが２本のX軸のレールにリニアボールベアリングで跨っている。
左側

右側

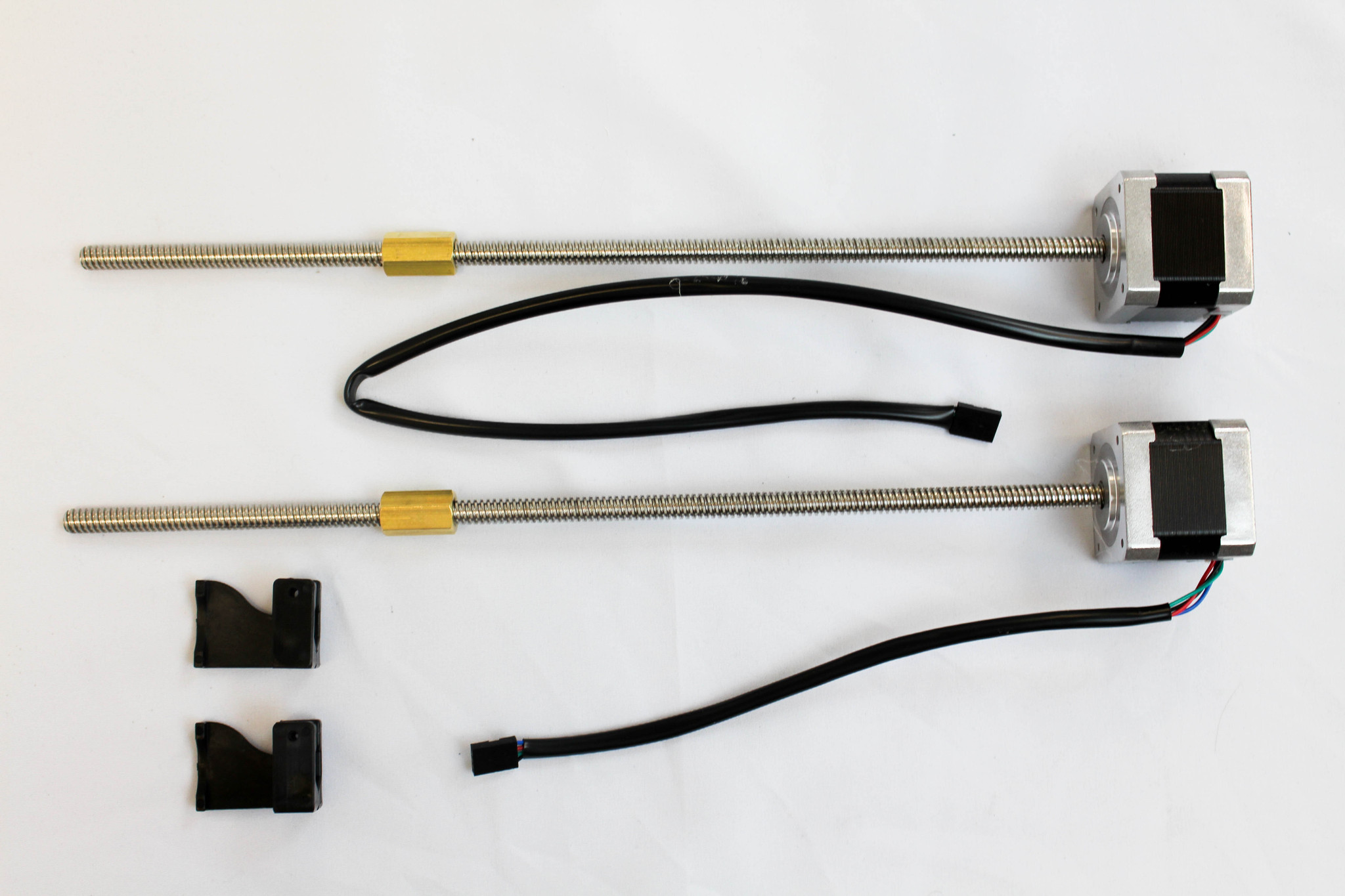

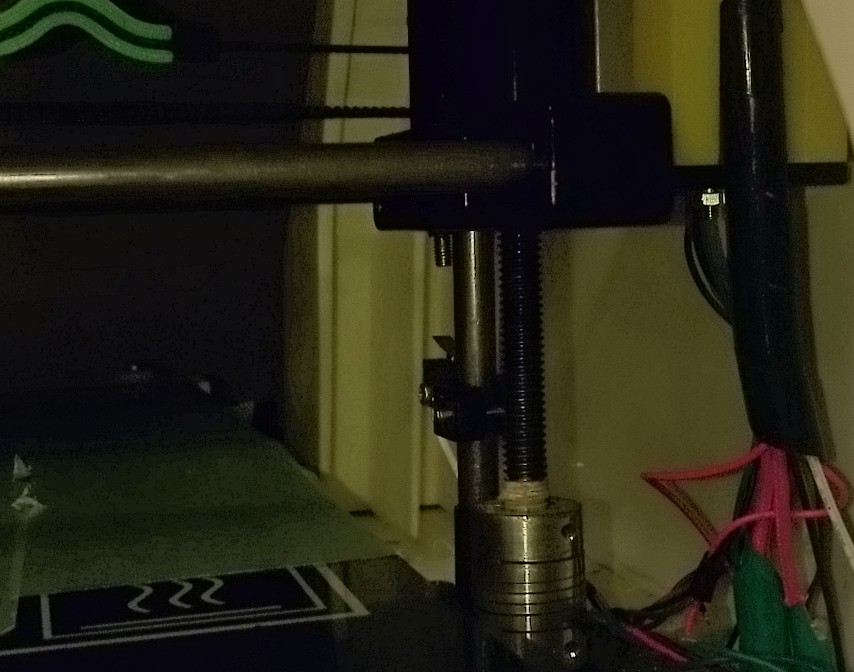

このX軸を支えているのは台は、Z軸のロッドとZ軸の長いボルトに取り付けられた六角ナットで支えられていて、ステッピングモータの回転でナットが上下するのに対してステージの自重で押さえつつ昇降するということになる。

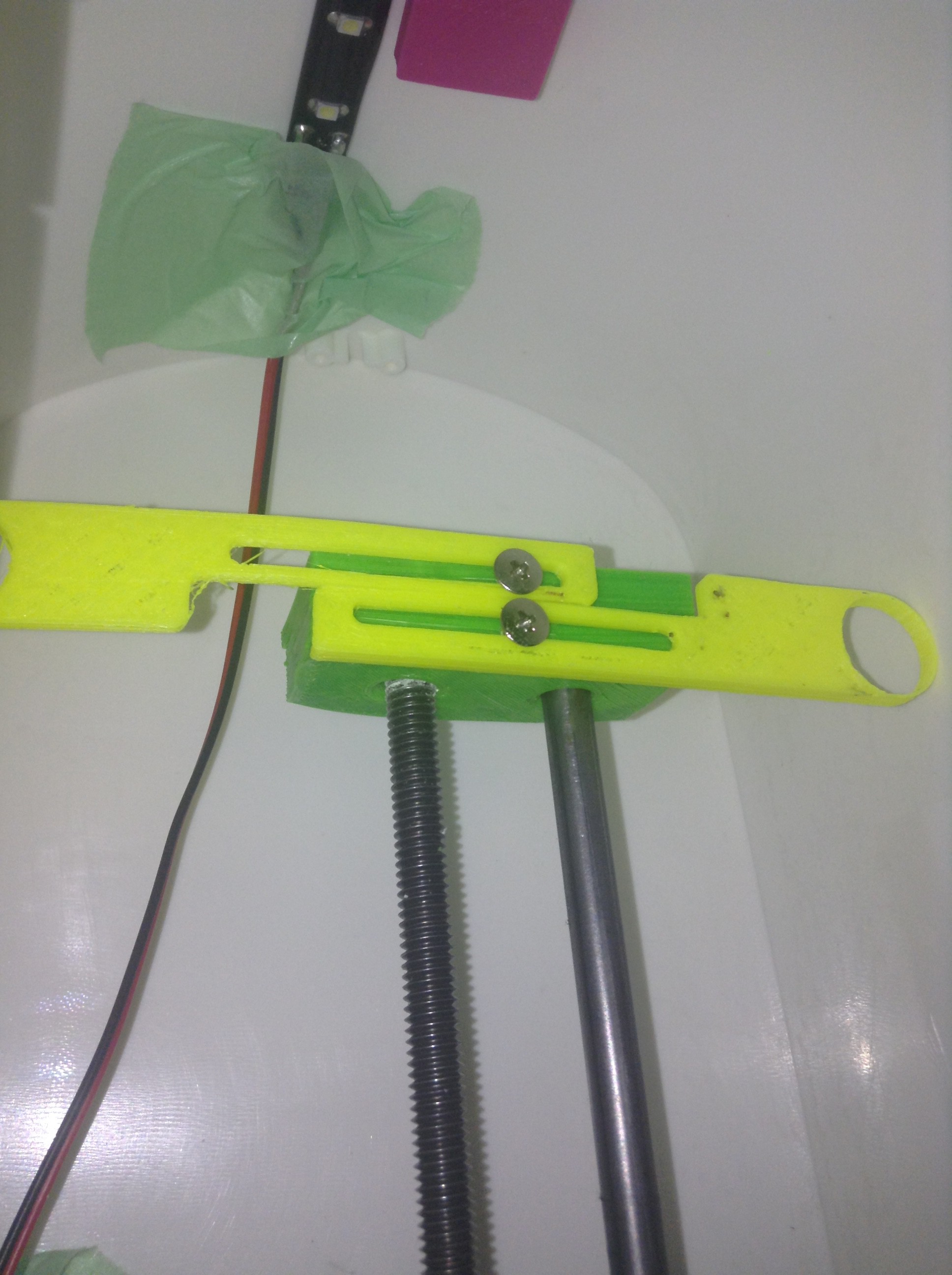

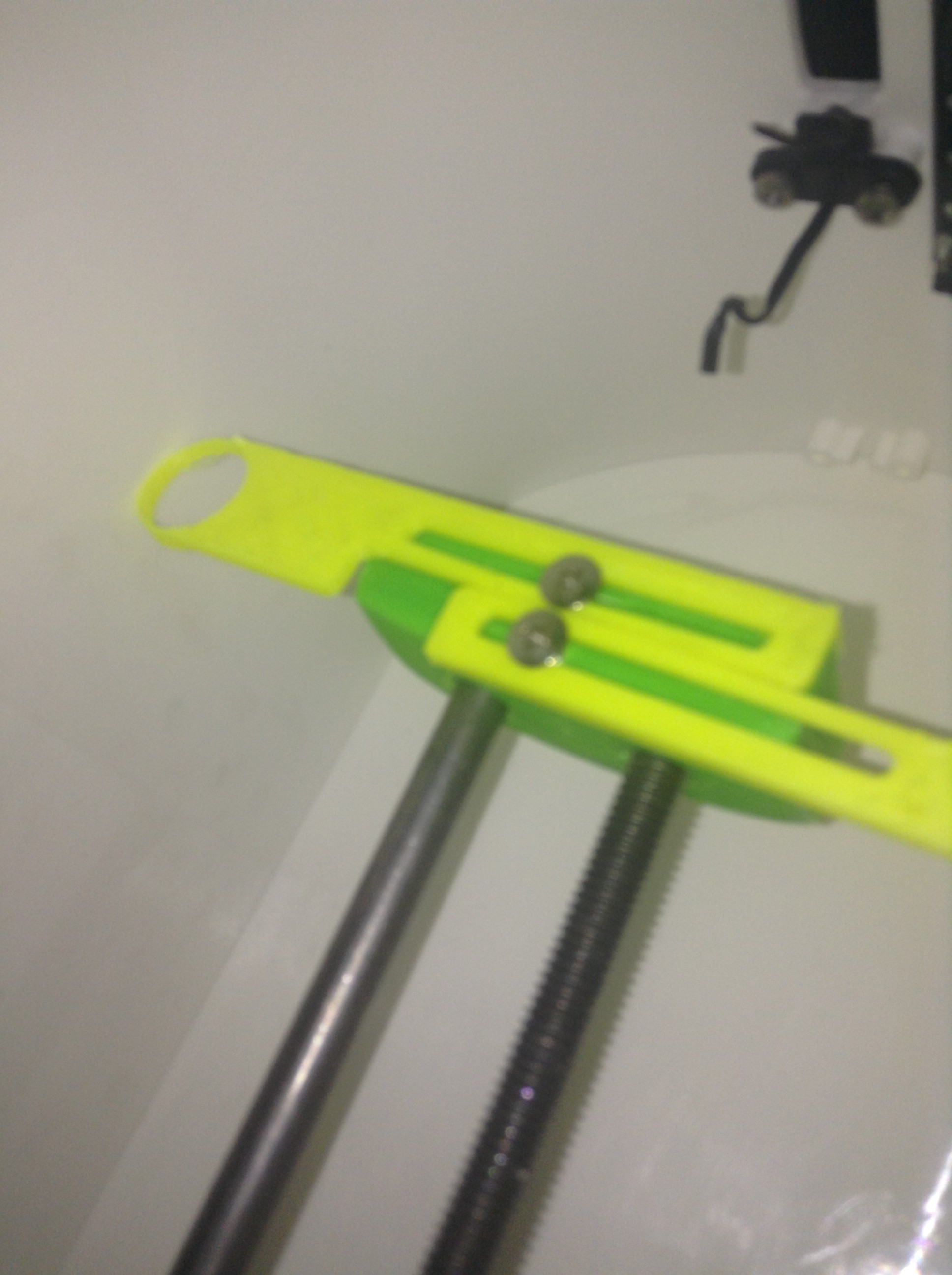

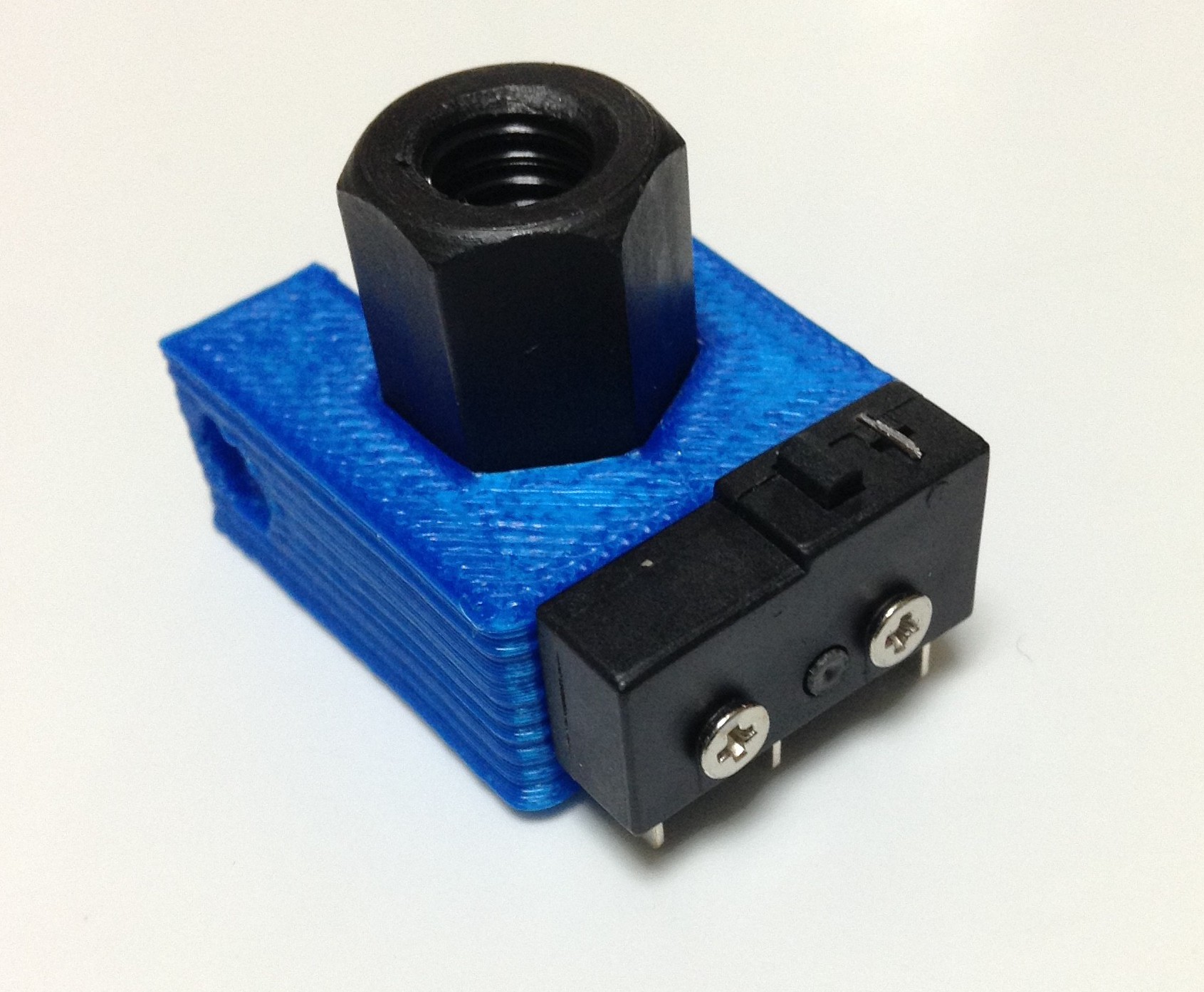

この構造にシンプルなAutolevelメカニズムを装着するために以下の部品を取り付けることになる。長い六角ナット、PLAで作ったセンサ固定部品、センサとなるマイクロスイッチである。

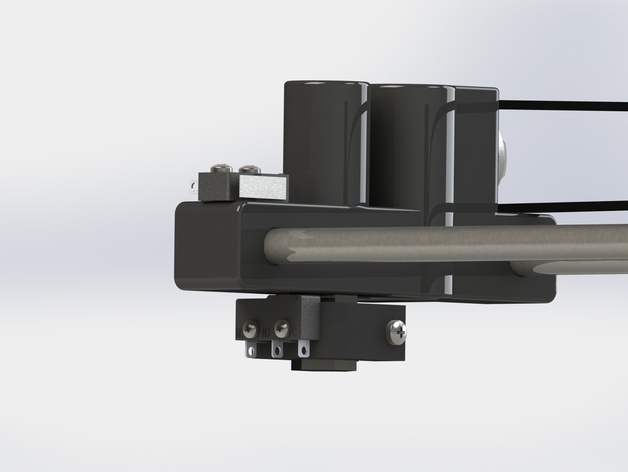

作者のサイトでは、以下の写真のようになると示されているが、六角ナットを長いものに変えている。ヘッドがテーブルにあたることで上部のテーブル支えの部分が止まり、今回追加するセンサ部分のみが下がり、そのことをマイクロスイッチで知ろうという構成だ。シンプルなものだ。
