夏休みにデジタル時計を作られた方が、作成途上で部品の付け間違えをされて部品取り外しを経る過程で不動作となったものがあった。サンプルで作成しておいたキットを持ち帰っていただき、故障モードの解析用に残しておいた。
故障の事象は、電源とグランドがショートしている。
部品を全て外してもショートの現象は変わらないので、部品を外す過程などでのパターン切れも含めて確認した。パターンが細い事もあり、三箇所のパターン切れは導通確認で見つけることができて、さらに基板をマイクロスコープで拡大して電源周りの配線箇所を探して下記の場所を見つけた。
USB顕微鏡で拡大すると
右側のトランジスタのコレクタ端子のホットラインがグランドの間でひげが出来ていた。
カッターの刃で当該箇所を加工して解決できた。
これでサンプルが復活することになりました。ハンダ付けの不良については、指導をしていきたいと思います。
夏休みの課題材料として中華キットを各種入手していた。AitendoやAliexpressで、取り扱っている、ほぼ似た構成の時分秒表示のデジタル時計です。電源は6Vから12V程度の電池または直流電源が必要でリチウム電池でバックアップされます。
ソースコードはハックして起こしました。このサイズ(4KB以下)の8051の開発環境はフリーで使えます。チップセットは8051互換のＣＭＯＳFlashマイコン(AT89C2051)です。キットで提供されたファームが動かない場合(何かの理由で書かれていない、あるいは不足していた場合)には、書き起こしたコードで動かしましょう。書き込みツールも里には用意しています。
大型LEDの温度表示付時計のキットです。
アクリルケースがついています。
搭載マイコンはSTC15F204EA 4kB 8051で温度センサーで温度表示をします。
NTC-MF52-10K が搭載されている。回路図は説明書には記載なし、改造などには調査必要
記事の訂正です、この二つは改造モデルと、標準モデルの違いです。
左側のモデルは、ダイレクトサンプル可能にしたコネクタの追加を果たしたものです。
FMワイヤレスマイクに必要な帯域のスペアナ構築には、標準のモデルで対応できます。

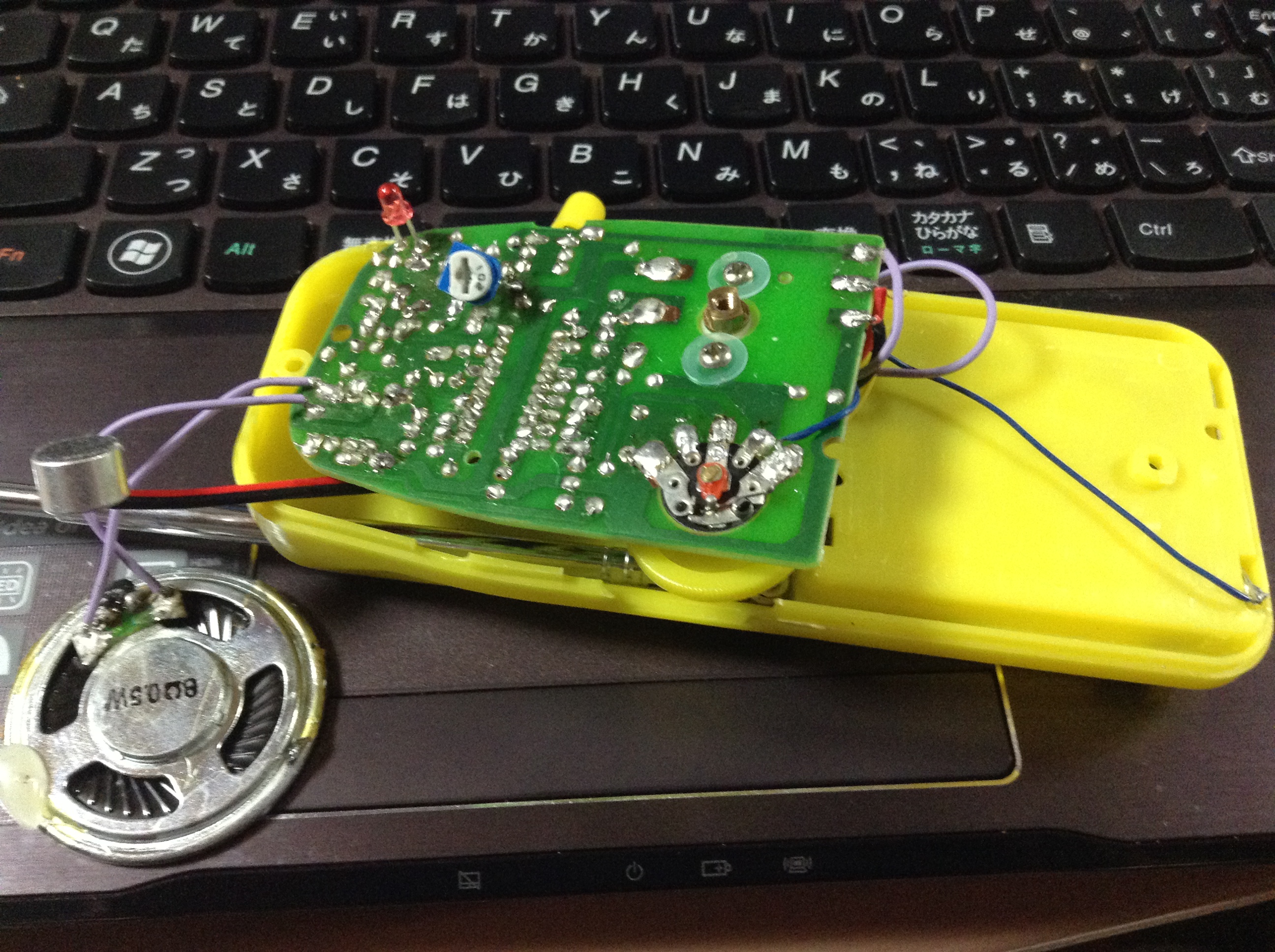

中華製のワイヤレスマイクの出力が強いようなので、送信系統の定数を見直して、市場で国産キットとして長らく出回っている標準機?と同様な条件で測定して出力レベルを合わせることにした。二箇所の変更で出力を押さえることにした。
R5=10kから47Kへ、R12＝15から750へトランジスタへの電圧は1.2Vを割る程度になる。ある程度の距離を期待する子どもたちには残念だが電波法を理解してもらい、電波が監理されていることを知ってもらい、さらに誘導してアマチュア無線への志向が生まれてくればよいだろう。

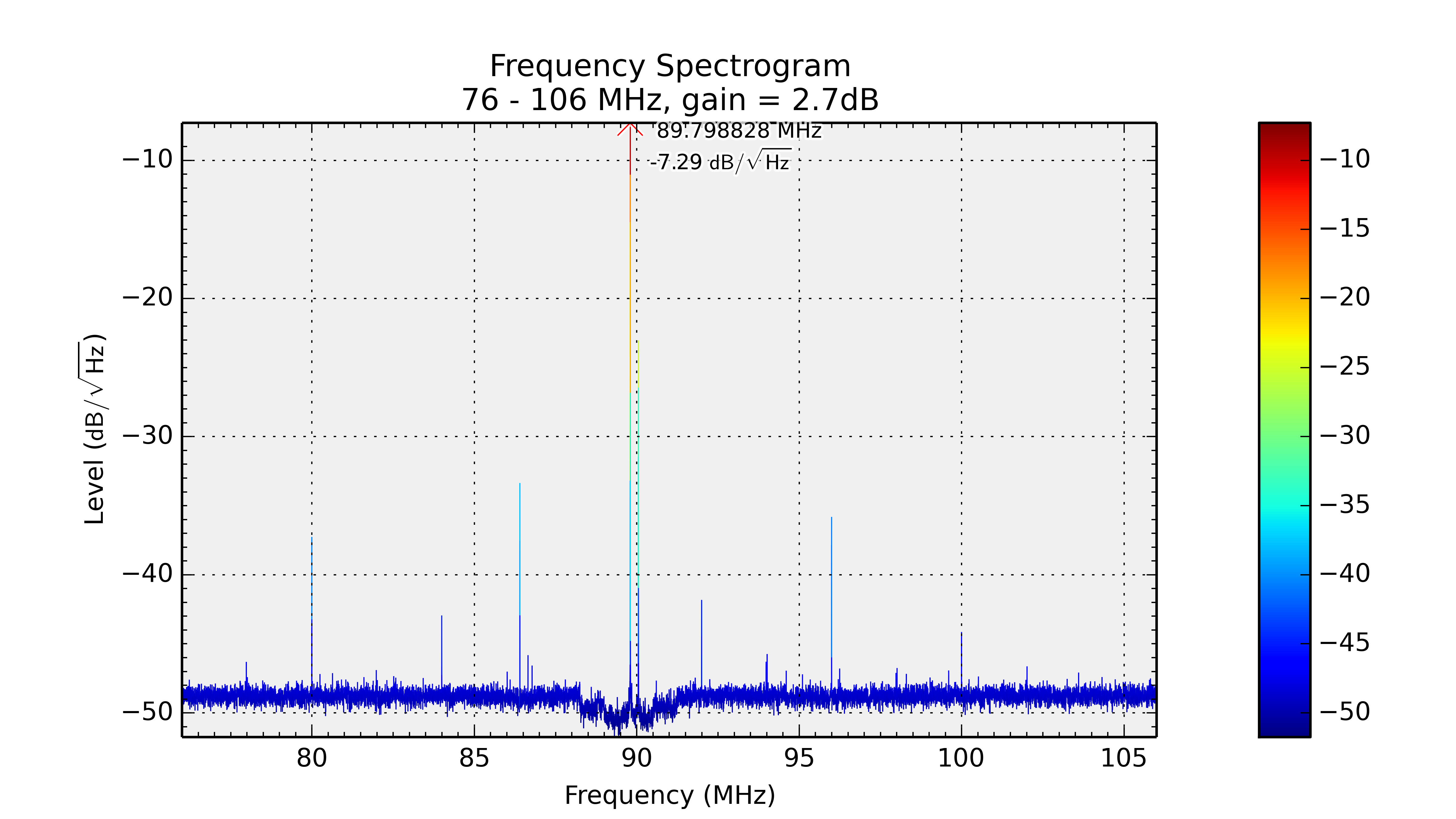

国産の標準キットの出力(DVBドングルでの測定)

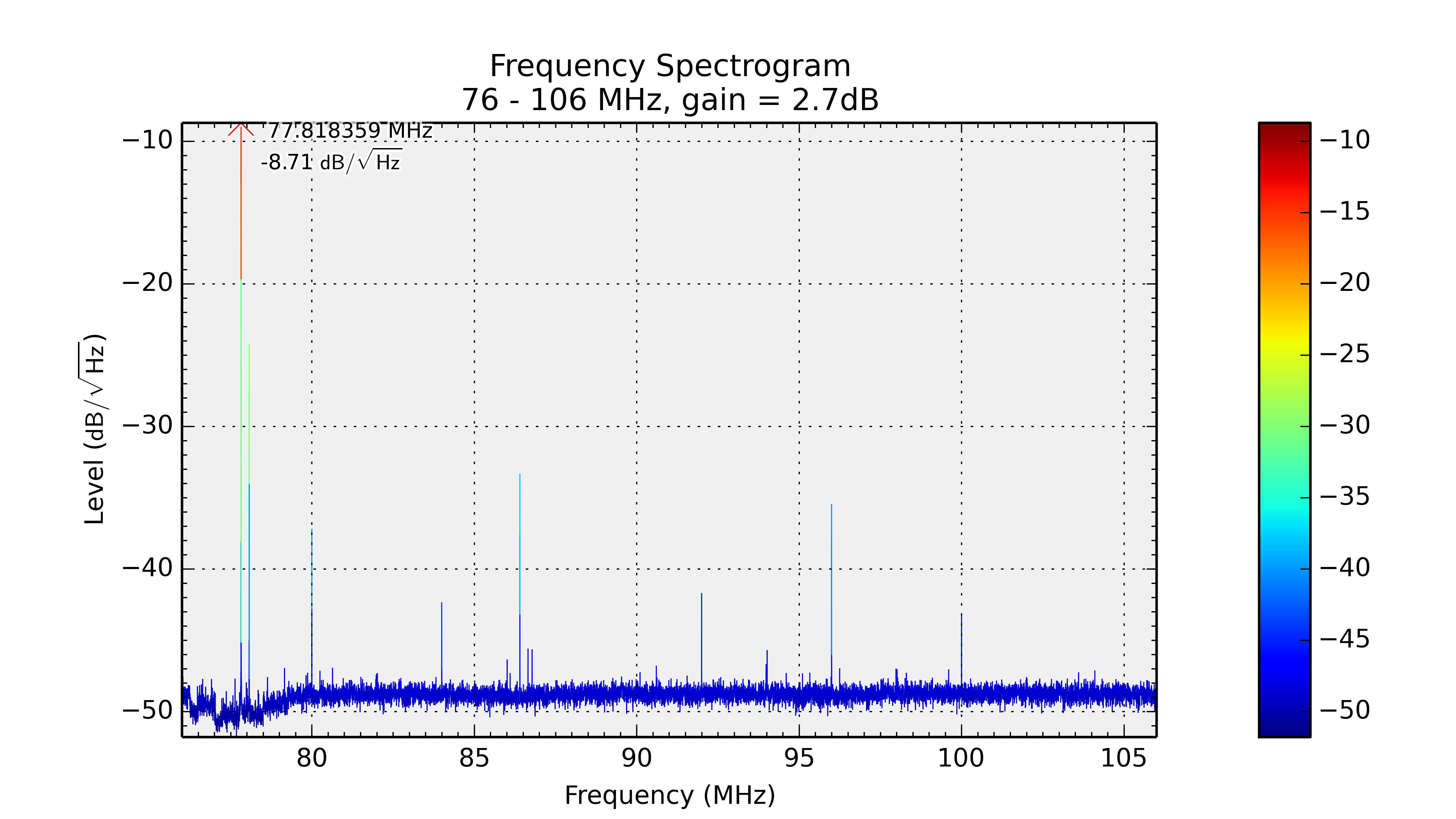

出力制限でのBS1008の特性
82.9MHzあたりに出ているのがFM変調がかかっている出力です
Aitendoやネットなどに出回っているチューナードングルです。 FM帯域はカバーしています。HF帯域は入りません。
里には、SDRのダイレクトサンプル改造したチューナーがあり混乱していました。手つかずで放置していたのです。スペアナ機能は、Aitendoなどで取り扱っている標準のチューナーでもどちらでも対応可能でした。
改造がなされたUSBチューナーの写真は次の通りです。
追加されたMCXコネクターはダイレクトサンプルモードの拡張端子です。
発熱問題があるのか、ヒートシンクなど放熱カバーが出ていましたので手当てしました。
チップ側にも乗せました。
